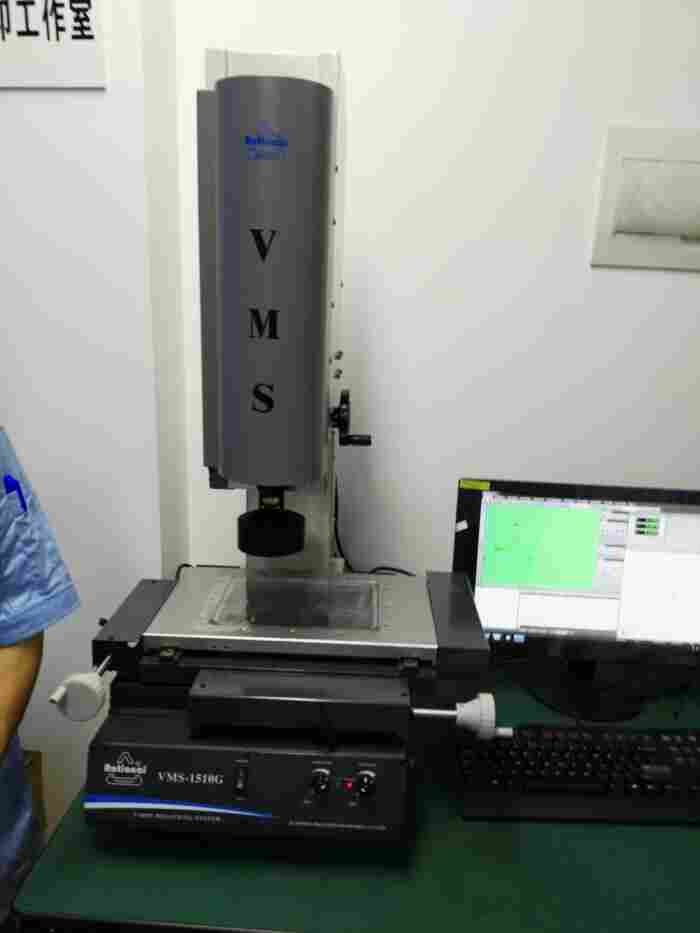

万濠投影仪分为两种，一种是借助软件和电脑对工件进行测量，通常叫做二次元影像仪，2.5次元影像仪，二次元投影仪，影像测量仪，如图：
还有一种是直接借助光学对工件表面和轮廓尺寸进行测量的，通常叫做轮廓投影仪，测量投影仪，如图：
我们要详细介绍的是*种二次元影像仪以VMS-3020G为例：
万濠投影仪VMS-3020G产品用途:
VMS-3020G投影仪适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
万濠投影仪VMS-3020G产品特点：
1.开发的QMS3D-M软件，高清晰彩色摄像机；
2.软件辅助调光，便于使用者知道光是否过度饱和；
3.可实现高度辅助测量；
4.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量；
5.脚踏开关与软件配合，操作更简便。
万濠投影仪VMS-3020G技术规格参数：
|
工 作 台 |
型 号 |
VMS-3020G |
|
金属台尺寸(mm) |
500×330 |
|
|
玻璃台尺寸(mm) |
350*250 |
|
|
运动行程(mm) |
300×200 |
|
|
Z轴升降行程（mm） |
150（特殊订购达300,VMS-4030G可订购至400） |
|
|
截面原点一致性误差(μm) |
G型：E0≤30（Z轴升降行程每100mm）; |
|
|
X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) |
||
|
影 像 系 统 |
G型 |
|
|
1/3”彩色CCD摄像机 |
||
|
变倍镜头倍率：0.7X~4.5X |
||
|
视频倍率：26.6~171X |
||
|
物方视场：8.1mm~1.3m |
||
|
表面光源与透射光源均用LED，亮度可调 |
||
建议放置台 载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）
