² 产品概述
ZJX型剪断销信号装置用在保护线路中，作为反应水轮机剪断销折断时的信号元件。
² 技术参数
工作电源 | AC/DC90-260V或DC18-36V | 触点容量 | 常开AC250V 5A; 常闭AC250V 3A |
使用环境 | -20～50℃; 5～85%RH 无凝结 | 贮存环境 | -20～75℃; 5～85%RH 无凝结 |
整机功耗 | 5W | ||
外形尺寸 | 160*80*110mm(长*宽*深) | 开孔尺寸 | 152+1×76+1 mm(长*宽) |
² 显示界面
剪断销信号灯（J1、J2）、电源指示灯（POWER）

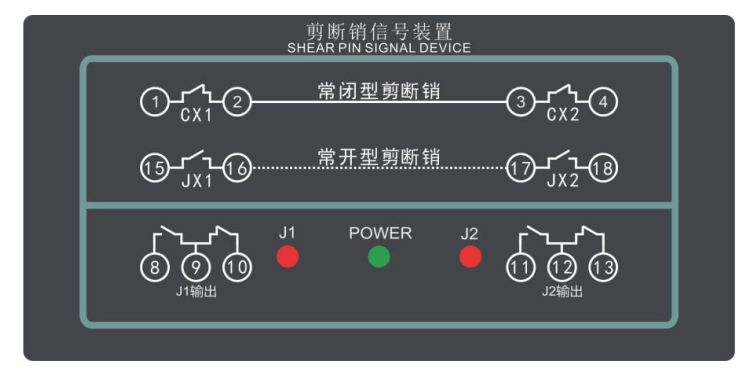

² 电气接线图及接线方式
(1)端子20、21：为装置电源
(2)端子8、9：为J1报警接点的常开点。
(3)端子9、10：为J1报警接点的常闭点。
(4)端子11、12：为J2报警接点的常开点。
(5)端子12、13：为J2报警接点的常闭点。
(6)剪断销的常开接法：两组剪断销常开信号分别接15、16和17、18，当任意一组信号剪断时J1、J2继电器闭合，指示灯亮。
(7)剪断销的常闭接法：将15、16或17、18任意一组短接，两组剪断销常闭信号分别 接1、2和3、4，当任意一组信号剪断时J1、J2继电器闭合，指示灯亮。
