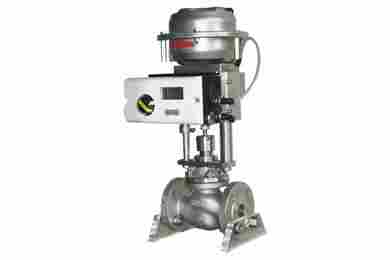

ABB阀门定位器V18345-1010121001
ABB阀门定位器TZIDC系列是一种具备通信能力的、可电子配置参数的定位器， 安装于气动直行程或角行程执行机构上。其特点是设计小巧 紧凑，采用模块化结构，并具有极好的。与终端控制 元件相匹配的控制参数由智能定位器全自动确定，节省大量 调试的时间并达到*控制。
带有后置气动放大器的I/P模块用来控制气动执行机构。 I/P模块通过调节三位三通阀将从CPU发出的定位电信号按 比例转换为气动信号。执行机构增压或减压的调整是连续的，因此可以达到极好的控制效果。当到达设定点时，三位三通阀锁定在中间位置，将耗气量减到*小。共有四种不
同的气动输出：单作用和双作用，各有“故障-安全”和 “故障-闭锁”两种型号可供选择。
“故障-安全”功能
如果断电或断信号，定位器输出1减压，气动执行机构回复弹簧使阀门运行至限定的安全位置。如果是双作用执行机构，则输出2同时增压。
“故障-闭锁”功能
如果断电或断信号，定位器输出1（输出2，如果有的话） 被锁定，气动执行机构保持阀门在当前位置。如果气源中断，执行机构减压。
操作
定位器有一个内置的操作面板，提供两行LCD和4个按钮， 用于本地参数配置、调试及运行监控。用户也可使用适当的组态程序和通过通信进行操作。
通信
标准的TZIDC有一个本地通信接口（LKS连接器）。另外，还能通过4~20mA信号线进行通信。这两种通信均基于HART协议。
输入和输出
除模拟量位置设定点作为输入之外，TZIDC系列定位器还配备了一个数字量输入通道，通过过程控制系统它可以被用来激活多种保护功能。一个数字输出通道用来输出报警和故障信息。
模块化设计
TZIDC系列基本型在任何时候都能通过插入可选模件扩展功能。可以安装模拟量或数字量位置反馈模件、关闭模块。另外，可选装机械式位置指示器、接近开关或24V微动开关，用于指示位置而不受主板功能的影响。
