一、产品简介
CYDKIII-PT100防爆数显温度控制器是集温度测量、显示、控制、输出于一体的温度测控产品。该产品为防爆外壳，前端采用进口铂电阻温度传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路继电器信号。
防爆数显温度控制器使用灵活，操作简单，调试方便，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质温度进行测量、显示与控制。
二、技术性能
|
输 入 |
PT100 |
|
测温范围 |
-20~300℃ |
|
精度等级 |
0.5% |
|
输出信号 |
4~20mA标准信号输出（可选） 两路控制点继电器输出220VAC 3A |
|
供电电压 |
24VDC /220VAC |
|
显示方式 |
0.56" 数码管 |
|
显示范围 |
-1999~9999 |
|
环境温度 |
-10～+60℃ |
|
螺纹接口 |
M20*1.5 |
|
管 径 |
8、10、12mm |
|
保护管材质 |
1Cr18Ni9Ti |
|
电气接口 |
接线端子 |
三、产品特点
PT100输入
两路控制点现场设定
4~20mA标准信号输出
温度报警上下限在温度有效值内可以设置任意温度值
集温度显示、测量、控制、输出于一体
供电24VDC或220VAC可选
工业防爆外壳

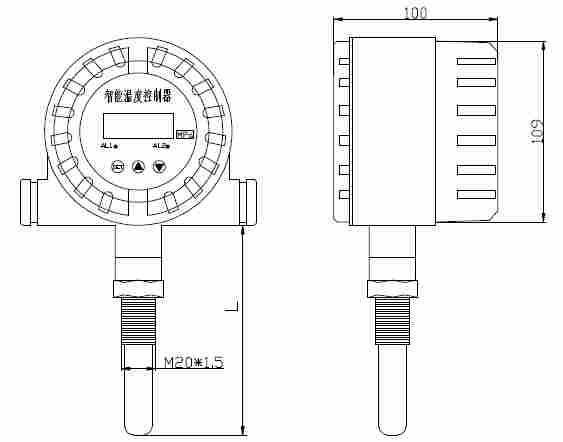

四、外形图
五、产品选型
|
CYDKIII-PT100 |
|
防爆数显温度控制器 |
||||||
|
|
0~X （℃） |
|
温度范围 |
|||||
|
|
J05 |
|
±0.5%FS |
|||||
|
|
C1 |
|
4~20mA输出 |
|||||
|
|
T2 |
|
两组继电器输出 |
|||||
|
|
T0 |
|
特殊 |
|||||
|
|
M1 |
|
M20×1.5 外螺纹 |
|||||
|
|
M0 |
|
特殊 |
|||||
|
|
V1 |
|
24VDC供电 |
|||||
|
|
V2 |
|
220VAC供电 |
|||||
|
|
F5 |
接线端子出线 |
||||||
|
|
F0 |
特殊 |
||||||
