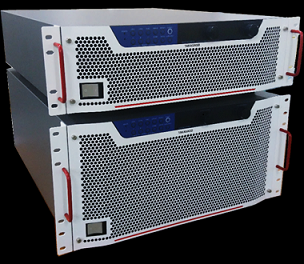

直流电源
| 電力：6kW～120kW | 電圧：0～30V/0～60V/0～500V/0～1kV |
HX01000-12G*FI、HX01000-6G*FI、HX030-200G*FI、HX030-400G*FI、HX0500-12G*FI、HX0500-24G*FI、HX060-100G*FI、HX060-200G*FI、HX01000-12G*I、HX01000-6G*I、HX030-200G*、HX030-200G*F、HX030-200G*I、HX030-400G*、HX030-400G*F、HX030-400G*I、HX0500-12G*、HX0500-12G*F、HX0500-12G*I、HX0500-24G*、HX0500-24G*F、HX0500-24G*I、HX060-100G*F、HX060-100G*FI、HX060-100G*I、HX060-200G*、HX060-200G*F、HX060-200G*I
| 仕様・型名 (入力200V 三相) | HX030- 200G2FI | HX030- 400G2FI | HX060- 100G2FI | HX060- 200G2FI | HX0500- 12G2FI | HX0500- 24G2FI | HX01000- 6G2FI | HX01000- 12G2FI | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 仕様・型名 (入力400V 三相) | HX030- 200G4FI | HX030- 400G4FI | HX060- 100G4FI | HX060- 200G4FI | HX0500- 12G4FI | HX0500- 24G4FI | HX01000- 6G4FI | HX01000- 12G4FI | ||
| 出力仕様 (定格) | 出力電圧範囲 | 0～30V | 0～60V | 0～500V | 0～1000V | |||||
| 出力電流範囲 | 0～200A | 0～400A | 0～100A | 0～200A | 0～12A | 0～24A | 0～6A | 0～12A | ||
| 出力電力 | 6kW | 12kW | 6kW | 12kW | 6kW | 12kW | 6kW | 12kW | ||
| 定電圧特性 (CV) | 設定範囲 | 0.00V～31.50V | 0.00V～63.00V | 0.0V～525.0V | 0V～1050V | |||||
| 設定確度 ※1 | 設定値の±(0.1%+5mV) | 設定値の±(0.1%+10mV) | 設定値の±(0.1%+0.1V) | 設定値の±(0.1%+0.2V) | ||||||
| 設定分解能 | 10mV | 0.1V | 1V | |||||||
| ロードレギュレーション | 0.01%＋（*出力電圧の0.005%）以下 ※2 | |||||||||
| ラインレギュレーション | 0.01%＋（*出力電圧の0.003%）以下 ※3 | |||||||||
| リップル（実効値） | 10mVrms以下 ※4 | 50mVrms以下 ※4 | 100mVrms以下 ※4 | |||||||
| ノイズ（mVP-P） | 100mVp-p (typ)以下 ※5 (代表値) | 300mVp-p (typ)以下 ※5 (代表値) | ||||||||
| 温度係数（代表値） | ±100ppm/℃ (typ) | |||||||||
| 過渡回復時間 ※6 | 1ms以内 | 2ms以内 | ||||||||
| *吸い込み電流 | 1A±20% | 2A±20% | 1A±20% | 2A±20% | 250mA±20% | 500mA±20% | 125mA±20% | 250mA±20% | ||
| 定電流特性 (CC) | 設定範囲 | 0.0A～210.0A | 0.0A～420.0A | 0.0A～105.0A | 0.0A～210.00A | 0.00A～12.60A | 0.00A～25.20A | 0.000A～6.300A | 0.00A～12.60A | |
| 設定確度 ※7 | 設定値の ±(0.5%+0.1A) | 設定値の ±(0.5%+0.2A) | 設定値の ±(0.5%+0.05A) | 設定値の ±(0.5%+0.1A) | 設定値の ±(0.5%+5mA) | 設定値の ±(0.5%+10mA) | 設定値の ±(0.5%+3mA | 設定値の ±(0.5%+6mA | ||
| 設定分解能 | 0.1A | 0.1A | 10mA | 1mA | 10mA | |||||
| ロードレギュレーション | 0.05%＋（*出力電流の0.01%）以下 ※8 | |||||||||
| ラインレギュレーション | 0.05%＋（*出力電流の0.005%）以下 ※3 | |||||||||
| リップル（実効値）※4 | 200mArms以下 | 400mArms以下 | 100mArms以下 | 200mArms以下 | 10mArms以下 | 20mArms以下 | 5mArms以下 | 10mArms以下 | ||
| 温度係数（代表値） | ±200ppm/℃ (typ) | |||||||||
