产品描述
NHR-3300系列三相综合电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。*的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
产品特点

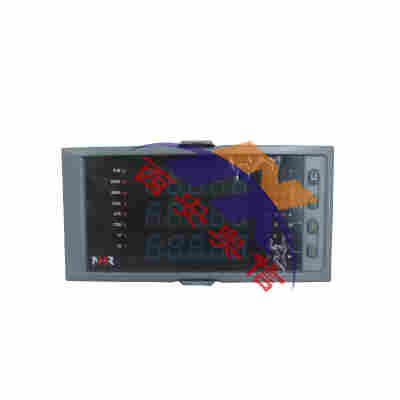

三屏五位LED数码显示。
可直接采集三相交流电压、三相交流电流信号，将其转化为三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及四象限电能的测量
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有两路或四路开关量输入可选，用于监测断路器运行状态、继电保护等状态量信号。
具有上下限报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表选型
NHR-3300□-□-□/□/□/□-□
① ② ③ ④ ⑤ ⑥ ⑦
|
①规格尺寸 |
②输入类型 |
||
|
代码 |
宽*高*深 |
代码 |
测量类型 |
|
A |
160*80*130mm |
I |
三相交流电流 |
|
③输出类型 |
|||
|
代码 |
输出类型(负载电阻RL) |
||
|
X |
无输出 |
||
|
④报警输出 |
⑤通讯输出 |
||
|
代码 |
报警路数 |
代码 |
通讯接口(通讯协议) |
|
X |
无输出 |
X |
无输出 |
|
⑥累积脉冲输出 |
⑥供电电源 |
||
|
代码 |
累积脉冲输出 |
代码 |
电压范围 |
|
X |
无输出 |
A |
AC100～240V （50/60Hz） |
