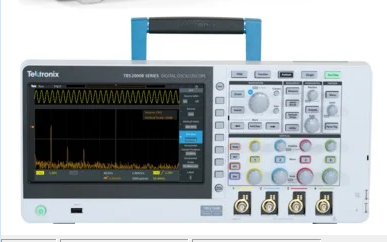

美国泰克示波器TBS2074B/山东

型号 TBS2072B TBS2074B TBS2102B TBS2104B TBS2202B TBS2204B
模拟通道 2 4 2 4 2 4
带宽 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
*采样率

2 GS/s – 半通道

1 GS/s – 全通道

2 GS/s – 半通道

1 GS/s – 全通道

2 GS/s – 半通道

1 GS/s – 全通道

2 GS/s – 半通道

1 GS/s – 全通道

2 GS/s – 半通道

1 GS/s – 全通道

2 GS/s – 半通道

1 GS/s – 全通道

记录长度 5 M点 5 M点 5 M点 5 M点 5 M点 5 M点

垂直系统、模拟通道

硬件带宽限制20MHz
输入耦合DC 或 AC
输入阻抗1 MΩ ± 1 %, 13 pF ± 1.5 pF
输入灵敏度范围1 mV/div 至 10 V/div
垂直分辨率8 位
*输入电压，1 MΩ300 VRMS，安装类别 II；峰值 ≤ ±450 V
采集模式采样采集采样值。峰值检测在所有扫描速度下，捕获*窄 3.5 ns 的毛刺。平均平均包含 2 ~ 512 个波形。高分辨率将一个采集间隔的多个采样平均到一个波形点。滚动在屏幕上从右向左以小于等于 40 ms/div 的扫描速度滚动波形。
数学模式所有型号：

Ch 1 - Ch 2

Ch 2 - Ch 1

Ch 1 + Ch 2

Ch 1 X Ch 2

FFT

4通道型号：

Ch 3 - Ch 4

Ch 3 + Ch 4

Ch 4 - Ch 3

Ch 3 X Ch 4
