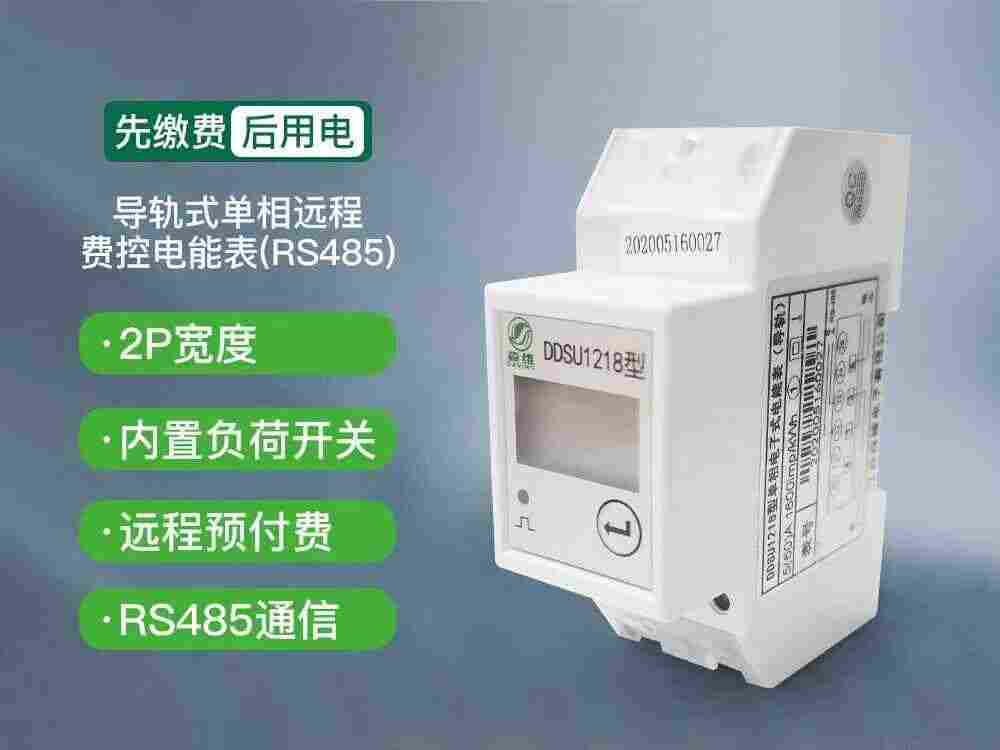

产品简介
是本公司按照相关技术规范研制生产的新电能计量产品。本产品采用大规模集成电路和SMT生产工艺， 具有电能计量、数据处理、实时监测、信息交互等功能。
产品功能
1、LCD显示屏：显示采用具有宽视角、高对比度的LCD显示屏
2、产品功能：具有电压、电流、功率、功率因数等测量功能
3、高精度：计量正反向有功电能高精度计量
4、安装简单：采用35mm导轨式安装，安装便捷，体积轻巧
5、元器件：主要元器件采用高质量的、专为电子式电能表设计的元器件
6、通讯协议： 支持 RS-485通讯协议/MODBUS 协议，支持远程拉合闸
产品特点
1. 导轨式设计，体积小，安装方便
2. 液晶显示，读取方便快捷
3. RS485通信接口，稳定可靠
4. 内置继电器，可远程拉合闸
5. 电能表计量误差小，数据准确
6. 负荷自动拉闸，可自动恢复
技术参数
电压输入 | 额定电压 | 220V |
参比频率 | 50Hz | |
电压线路功耗 | ≤1.5W和10VA（静态） | |
电流输入 | 输入电流 | 5（60）A |
启动电流 | 直接接入式≤0.004Ib | |
电流线路功耗 | ＜2VA | |
计量精度 | 准确度 | 1级 |
通信 | 通讯 | RS485：2400bps |
通讯规约 | DL/T645–2007、modbus协议 | |
脉冲 | 脉冲常数 | 1600（imp/kWh） |
其他参数 | 正常工作温度 | -25℃～+60℃ |
贮存和工作湿度 | ≤85% |
安装接线
将导轨式单相远程费控电能表 (RS485)固定到导轨上，接口按接线图要求接好，建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
