一、产品概述

本仪器为降水量测量一次仪表，其性能符合国标GB/T11832-2002《翻斗式雨量计》要求。

本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且容易清洗。

本仪器为精密型雨量计，使用过程中要定期维护、清洗翻斗和引水漏斗出水口。

本仪器出厂时已将翻斗倾角调整、锁定在倾角位置上，安装仪器时只需按照本说明书要求安装翻斗和调整底座水平即可投入使用，且不可现场再调整翻斗倾角调整螺钉。

OSA-18S1翻斗式雨量计是一种水文、气象仪器，用以测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。

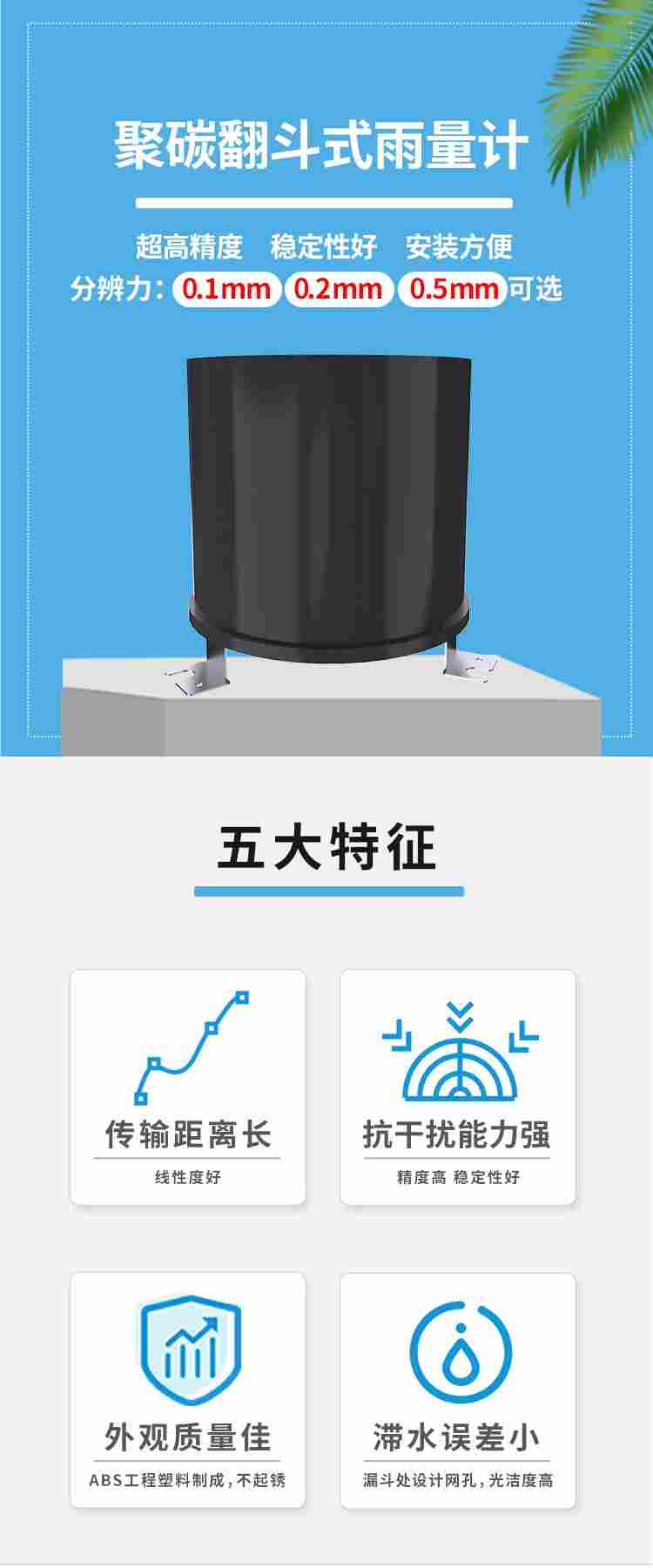

二、产品特点

（1）精度高，稳定性好。

（2）线性度好，传输距离长，抗干扰能力强。

（3）体积小，安装方便。

（4）漏斗处设计网孔，防止树叶等杂物阻塞雨量下流。

（5）仪器外壳用ABS工程塑料/聚碳制成，不起锈，外观质量佳。

（6）承雨口采用ABS工程塑料/聚碳注塑而成，光洁度高，滞水产生的误差小。

（7）底盘内部设有水平调节泡，可以辅助底角调整设备水平度。

三、适用范围

我公司研发生产的雨量记录仪来测量降水量、降水强度、降水时间等，可用于气象台（站）、水文站、农林、、野外测报站等有关部门，可为防洪、供水调度、电站水库水情管理提供原始数据。

四、技术参数

承雨口尺寸：Φ200mm；刃口锐角：40°～45°

量 程：0～100mm（量程仅限模拟信号，RS485信号不做限制）

分 辨 力：0.1mm/0.2mm/0.5mm

雨强范围：0mm～4mm/min（允许通过*雨强8mm/min）

准 确 度：≤±3%

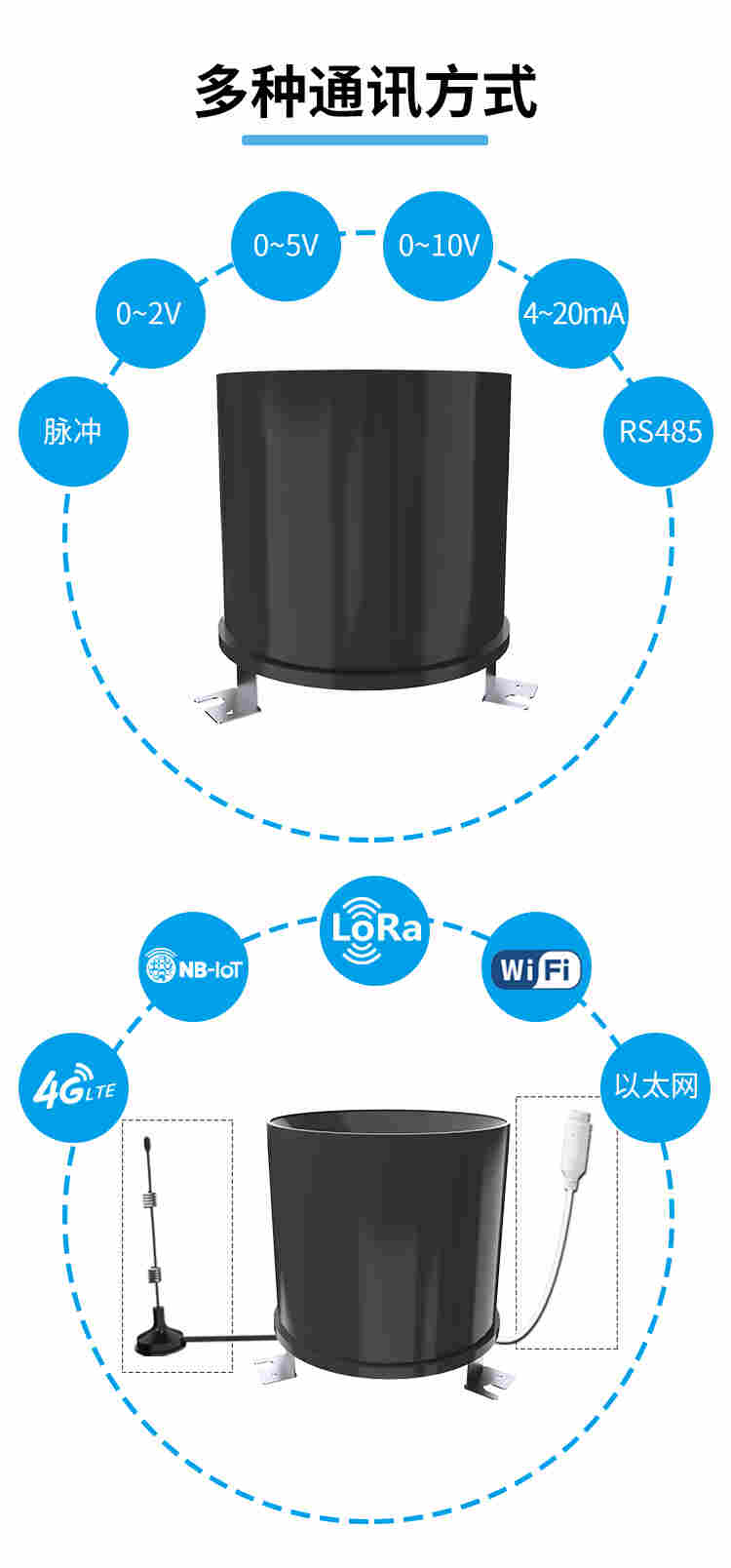

输出信号：

A：电压信号（0～2V，0～5V，0～10V三者选一）

B：4～20mA（电流环）

C：RS485（标准Modbus-RTU协议，设备默认地址：01）

D：脉冲信号（一个脉冲代表0.1/0.2/0.5mm降雨量）

供电电压：

5～24V DC（当输出信号为0～2V，RS485时）

12～24V DC（当输出信号为0～5V，0～10V，4～20mA时）

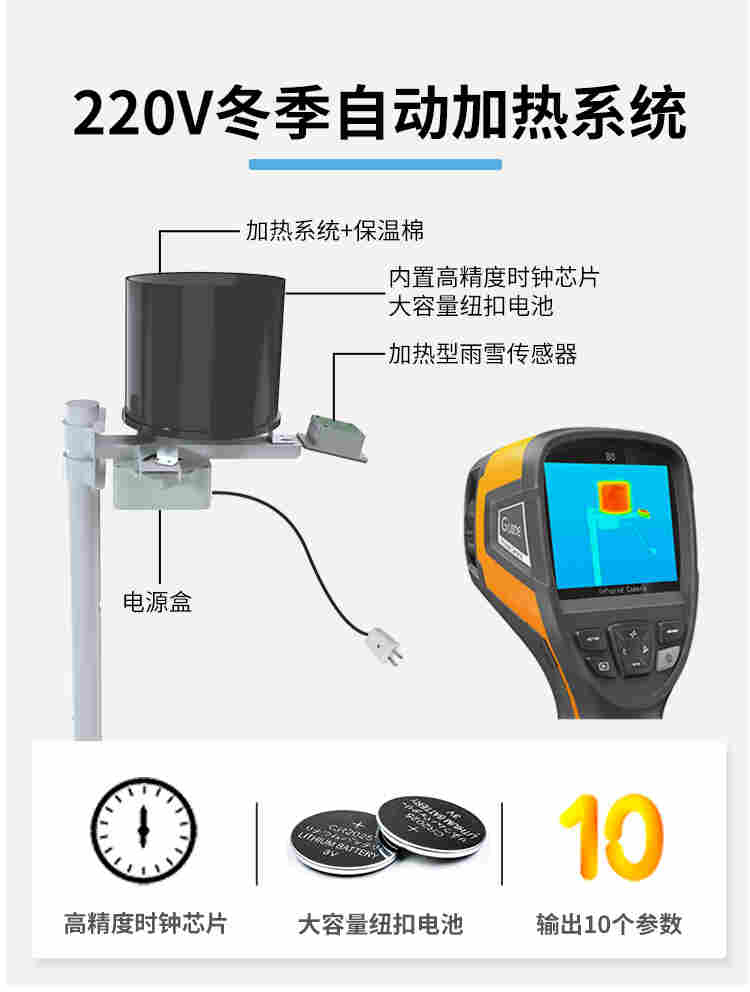

工作温度：0℃～70℃（可选配加热功能，可低至－40℃）

五、外形规格

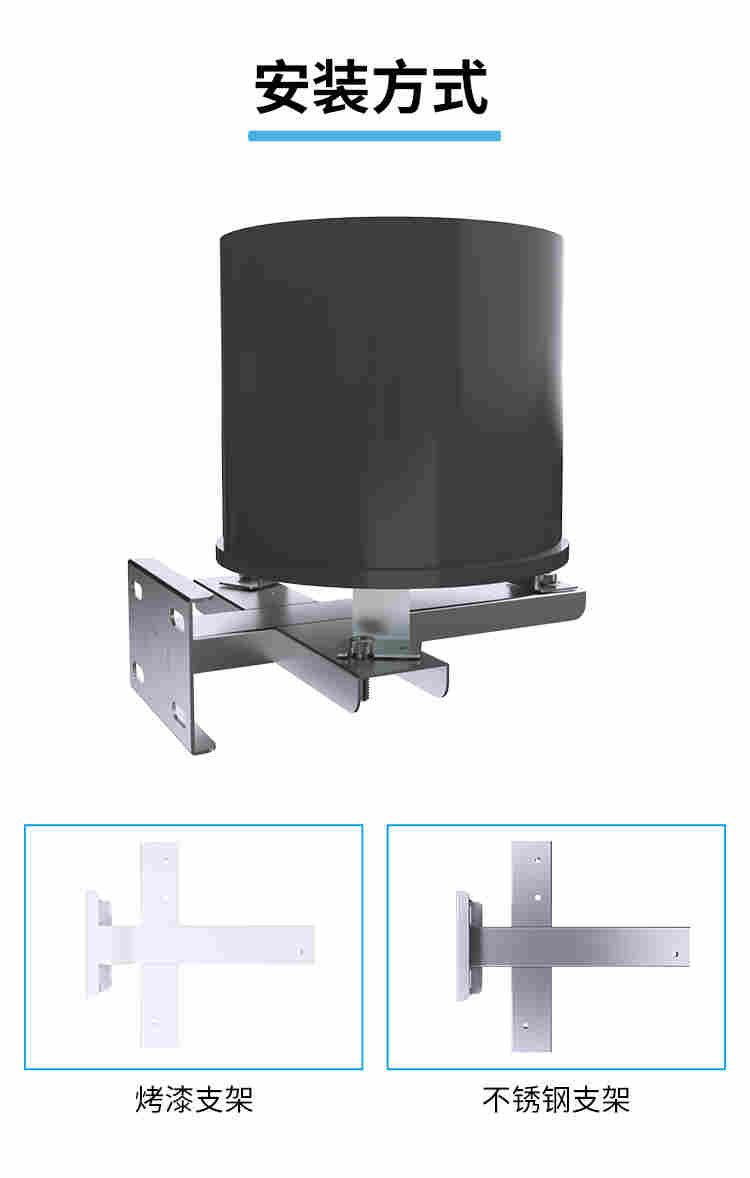

六、安装方式

七、雨量计分类
