力士乐液压阀

宁波秉圣工业技术有限公司直接与欧洲厂家联系，快捷有效的沟通，*所有产品均来自国外原厂，原装进口，赔百，型号齐全，具体所需产品型号参数，价格可联系本公司销售技术人员，各种热销产品，公司仓库备有大量库存现货，欢迎大家来公司考察、合作。

力士乐液压阀特征

一 先导控制的何服电磁阀通径 10至通径 35

一 先导阀通径6，带有控制活塞和阀套，具有伺服性能

一 单边控制，断电时处于四位四通故障-保险位置

一 控制电磁铁带集成位置反馈和电子线路用于位置传感器

(Lvdt DC/DC)

一 具有何服性能的主级带位置反馈

M = 带精细节流边渐进形式

P=非线性曲线

L = 线性（仅按照要求供货）

一 适合用于生产和试验系统中的电液控制器

一 用于底板安装，安装面∶

通径10符合ISO 4401-05-05-0-94 通径16符合ISO 4401-07-06-0-94 通径25符合ISO 4401-08-07-0-94 通径 32符合ISO 4401-10-08-0-94

一底板按样本，通径10RC45 055，通径 16 RC 45 057，

通径 25 RC 45 059和通径32 RC 45 060

一 接线插头按DIN 43560-AM2·电磁铁2P+PEM16x1.5，位

置传感器4P/Pg7;包括在交货范围内，见样本

一外部触发器电子线路（单独订货）

·用于标准曲线"M"的放大器0 811405 063，见样本

·用于非线性曲线"P"40%的放大器一0 811405 068·见样本

4WRDE控制供油
外部控制供油
型号 4WRDE..-5X/..
外部控制油
该品种有一个外部控制供油，来自单独控制回路（外部）
控制泄油通过Y 油口单独回油箱·不进入主阀的T 油口·
型号4WRDE…-5X/…E… 内部控制供油
外部控制i油
该品种的控制供油来阀的P 油口（内部）=
控制泄油通过Y油口单独回油箱·不进入主阀的T油口·
在底板上的×油口必须封堵。
型号 4WRDE.…5X/…ET…
内部控制供油
内部控制新度油
该品种的控制供油来阀的P 油口（内部）-
控制泄油直接进入主阀的T油口（内部）。
在底板上的Y油口必须封堵*
型号 4WRDE..-5X/.…T.
外部控制供油
内部挖制泄油
该品种有一个外部控制供油·来自单独控制回路（外部）"
控制泄油直接进入主阀的T油口（内部）-
在底板上的Y油口必须封堵*

阀型号 4WRDE是高频响的3级方向控制阀。
该阀控制（或闭环控制）流体流动的速度和方向·并且主要用于针对各种工况的闭环回路·
这些阀基本上是由下列组件组成的∶
- 2级先导控制阀基由力矩马达（1）和液压放大器组成的喷嘴挡
板阀和作为流量放大器级用于控制第三级（7）的阀芯阀套单元（6）所组成的"
- 用于流量控制的第三级（7）·
-电感式位置传感器（8）·连接在第三级主阀芯上的铁芯（9）=阀芯（10）的位置通过电感式位置传感器来获得，阀的闭环控制回路的信号汇，对位置测量系统的供电以及先导控制阀的控制是通过集成在阀内的电控装置来进行的"
由指令值和实际值比较后产生的差值电压经过电控装置的放大，作为一个控制偏差送给阀的*级。这个信号移动处于2个控制喷嘴（3.1 ·3.2）之间的挡板（2）;因此在2个控制腔（11.1，11.2）之间产生了压差·于是控制阀芯（4）移动造成相应的流量进入弹簧腔（12.1或12.2），阀芯（10）和连接的电感式位置传感器的铁芯（9）移动·直到实际值信号再次和指令值信号相一致·在受控条件下，阀芯（10）保持在由指令值所确定的位置上·
阀芯的行程和指令值成比例·为了控制流量有一个与流量成比例的相关控制开启·这就是控制阀芯（10的控制台肩（13）所处位置的结果，它和流量成比例"阀的动态特性通过电控装置来优化·控制装置集成在阀内（振荡器，解调器）"

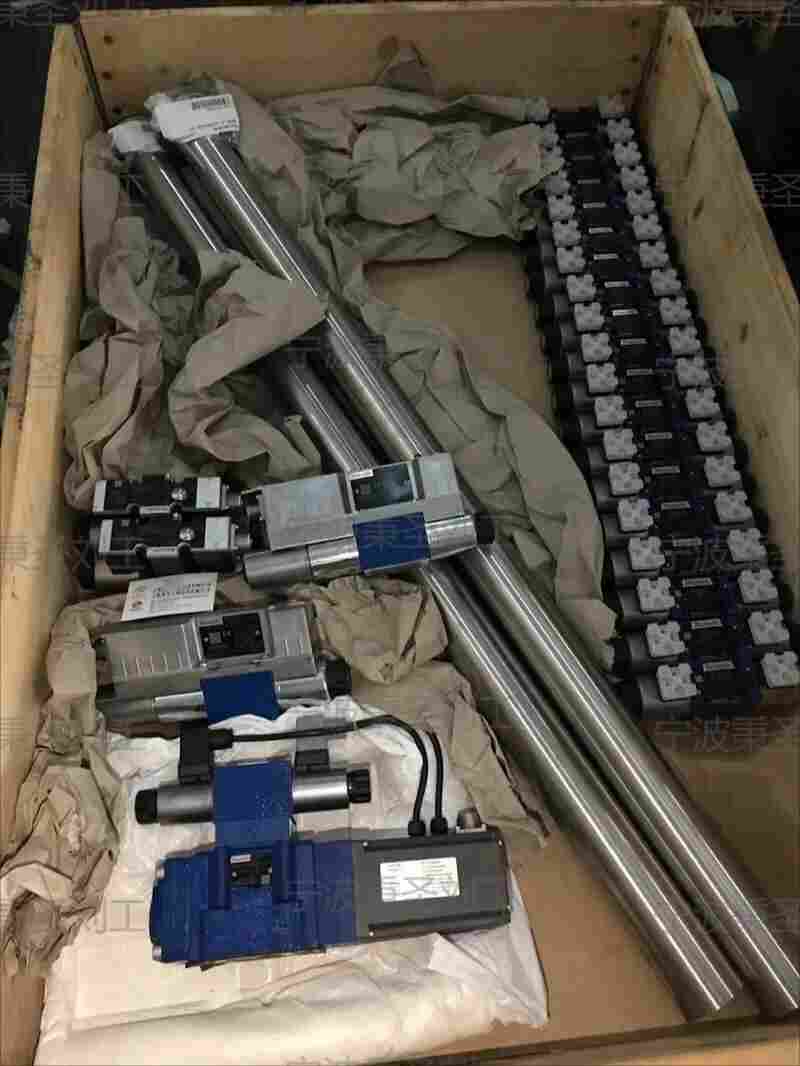

宁波秉圣工业有限公司优势供应：德国REXROTH伺服阀、REXROTH高频响阀、REXROTH比例阀、REXROTH柱塞泵、REXROTH放大器等REXROTH系列，如您有意购买，欢迎咨询！
