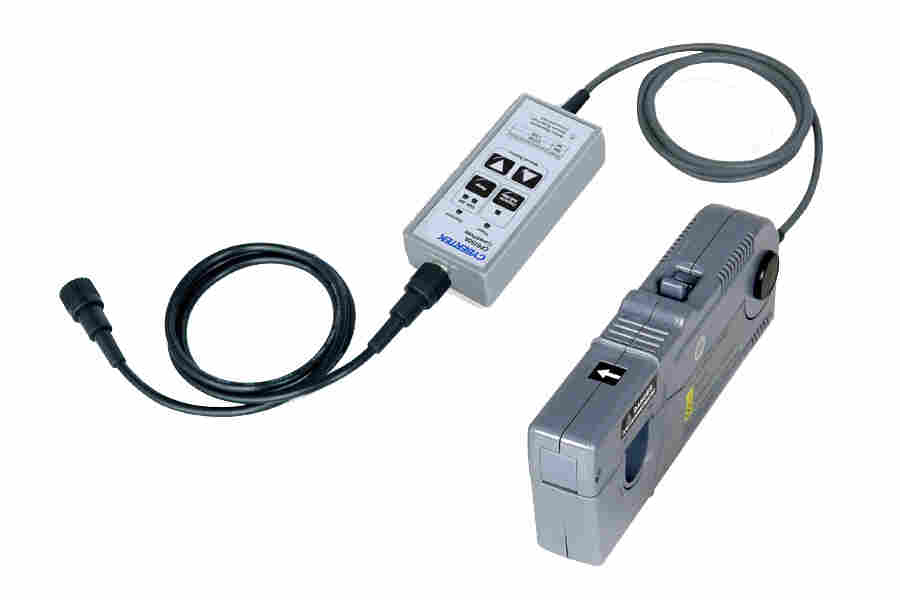

CYBERTEK知用 宽频500A 交直流霍尔探头 CP8500A

更多产品详情请登录长沙力高捷创仪器有限公司（www.probemart.com/www.jectronic.com）或联系我们！


CYBERTEK知用  宽频500A  交直流霍尔探头 CP8500A


产品简介：

带宽(-3dB) DC-5MHz

上升时间 70ns or less
连续电流*值 500Arms
峰值电流 750A

供电方式 DC 12V/1A

1. 概  述
CP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。

CP8500A钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；探头具有500A (100X)和75A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。CP8000系列电流探头常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

型  号 CP8500A
带宽(-3dB) DC-5MHz(图1)
上升时间 ≤70ns
连续电流*值 500Arms(图2)
峰值电流 750Apk
量程 75A 10X衰减
500A 100X衰减
过流报警值 75A ≥75A
500A ≥750A
电流传输比 75A 0.1V/A
500A 0.01V/A
分辨率 75A 5mA
500A 50mA
精度(DC,45-66Hz，*连续电流) 75A ±1%±10mA
500A ±1%±100mA
输入阻抗 参考(图3)
延时
时间 		探头主机 42ns
BNC(1m) 5ns
终端负载要求 ≥100kΩ
供电方式 DC 12V/1A（标配适配器）
绝缘线电压 600V CATII  300V CATIII
安全符合标准 EN61010-1: 2010
EMC符合标准 EN61326-1:2013  EN61000-3-2:2014  EN61000-3-3:2013
