STK思特克XT-AT40系统-深圳市思特克气动液压有限公司

主要技术参数

a) 增压介质：无腐蚀性液体

b) 高压路数： 1路

c) 驱动空气压力范围： 0.2MPa~0.83MPa；

d) 驱动空气消耗： 1.0M³/min@7bar；

e) 高压压力表量程： 0~60MPa；

f) 大许用压力： 33.2MPa；

g) 压力范围： 0～33.2MPa；

h) 设备外形尺寸： 700长×500宽×920高；

i) 压缩空气质量要求：过滤精度：≤40μm；

常压露点：≤3℃；

j) 周围环境和被压缩的空气温度范围： -20~+40°C

k) 使用方式：适应室内工况

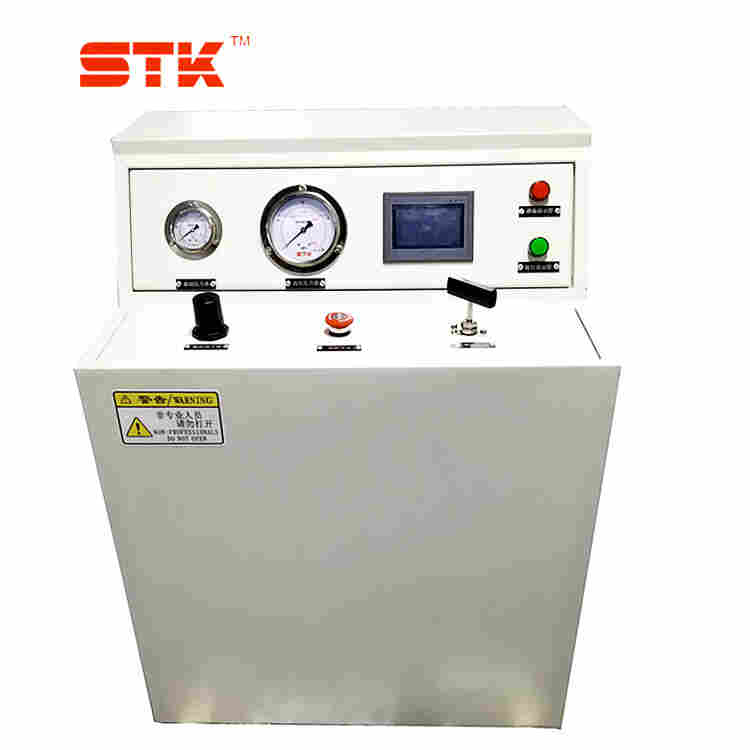

增压系统安装箱采用高度集成的结构，考虑到适用、操作方便、美观等要求，阀门放置在外部操作面板上，管路接口设置在左右侧，内部安装气动泵，箱体、过滤器等，便于安装、检修和维护

仪表面板：

驱动压力表：用于显示驱动增压泵工作的气源压力大小；

驱动接口：接外部气源，此路气源为驱动气源；接口尺寸为：PT8″；

进水口：液体进入设备的入口，接口尺寸为：PT3/8″；

高压出口：高压液体的输出接口，接口尺寸为NPT3/8;

表1-1
