应用范围

■ 预应力梁孔道注浆密实度检测

■ 套筒灌浆以及剪力墙注浆质量检测

■ 大体积混凝土结构内部缺陷检测

■ 混凝土路面、边坡厚度检测

■ 隧道衬砌厚度与结合面质量检测

性能特点

■ 信号WIFI无线传输，无线化操作

■ 自动敲击，信号稳定、重复性高

■ 实时色谱图显示、厚度分布、缺陷位置实时显示

■ 熵值分析方法与三维特征值成像

依据标准

  1. 装配式住宅建筑检测技术标准 —— JGJ/T485-2019

  2. 冲击回波法检测混凝土缺陷技术规程 —— JGJ/T411-2017

  3. 冲击回波法检测混凝土厚度和内部缺陷技术规程 —— DBJ/T13-208-2015

  4. 桥梁预应力管道注浆密实度检测技术规程 —— DB 53/T 811-2016

  5. Test Method for Measuring the P-Wave Speed and the Thick - ness of Concrete Plates using the Impact-Echo Method —— ASTM-C1383-98, 1998

  6. 水工混凝土建筑物缺陷检测和评估技术规程 —— DL/T 5251-2010

性能参数

操作系统：Windows

控制系统：本机按钮，远程控制

传输距离：空旷环境≤ 120 m

供电模式：内置8.0Ah锂电

工作时长：测试主机≤ 14 h；移动PC≤ 4 h

通道数量：1发射1接收

激振方式：自动/手动

测试厚度：10 ~ 60 cm

传 感 器：加速度传感器，20 KHz

发射电压：≤ 1000 V

发射脉宽：1 ~ 255连续可调

AD 精 度：24位

缓      存：256 K

采样频率：1 MHz

声时精度：0.5 μs

放大增益：29/35/4 dB 共8档可调

工作温度：-10 ~ 50 °C

工作湿度：≤ 90% RH

主机尺寸：200×125×50 mm

主机重量：1.3 Kg

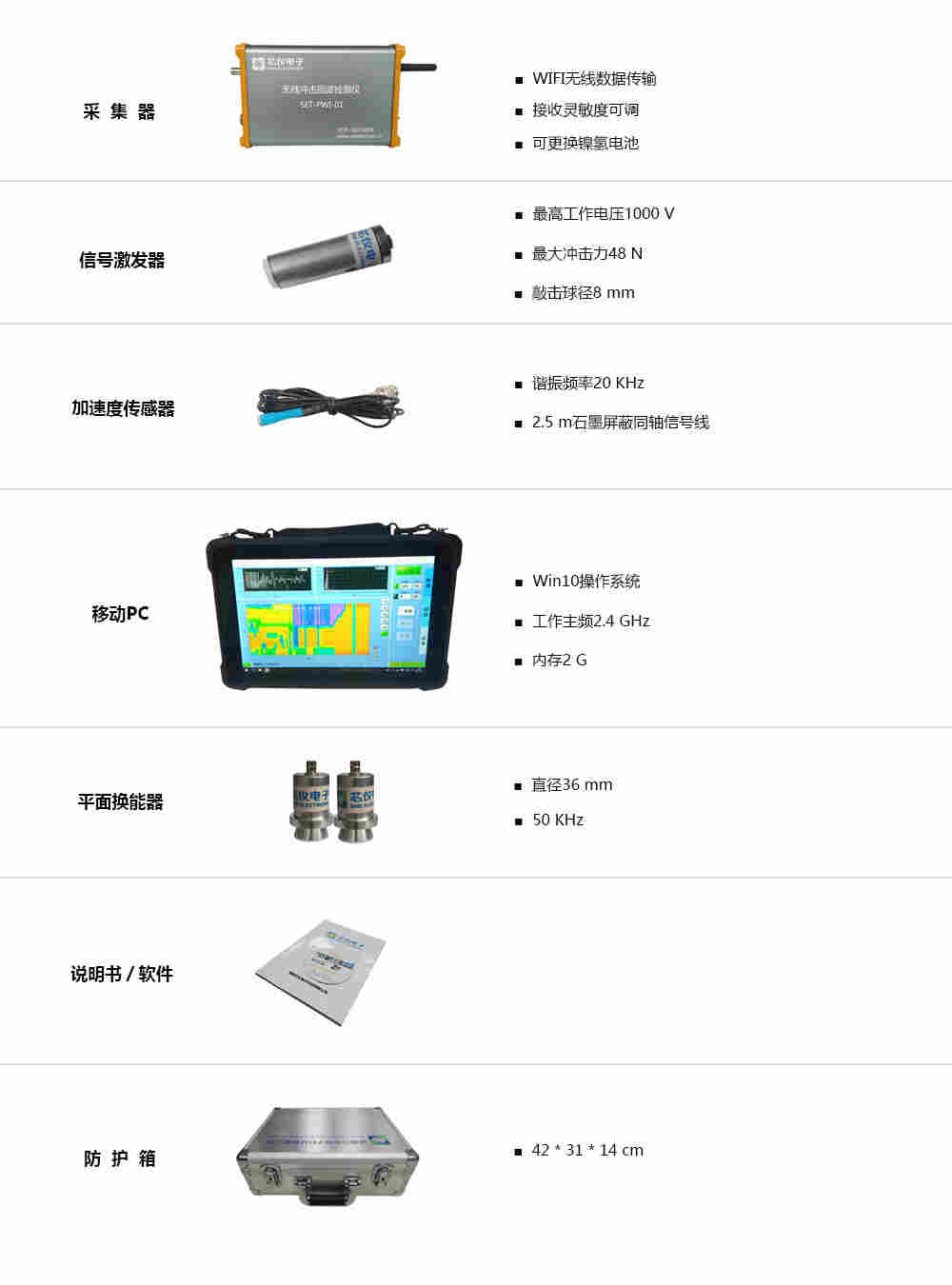

基本配置
