一、概述

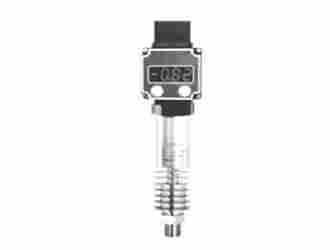

EYB43蓝宝石高温小型压力变送器采用进口硅—蓝宝石半导体敏感元件制造的压力传感器和变送器，具有高精度、高稳定性，并硅—蓝宝石半导体敏感元件无p-n漂移、对温度变化不敏感。产品具有精度高、稳定性好、操作方便等特点。
该变送器广泛用于化工、冶金、电力、食品等领域对腐蚀性气体、液体、蒸汽的表压、绝压的测量。
二、产品特点
n 抗电磁干扰设计，适合恶劣使用环境
n 温度测量范围宽，温度误差极小
n 兼容防浪涌电压，极性反向保护
n 防腐性强：钛—蓝宝石膜片
n 本安防爆
三、技术参数
|
量程 |
KPa |
0～5、100、500、800、1000 |
|
|
MPa |
0～1、2、10……100 |
||
|
压力形式 |
表压、绝压 |
||
|
通讯方式 |
Hart协议 |
||
|
输出信号（mA) |
4～20二线制 |
||
|
精度度等级 |
0.1 |
0.2 |
|
|
非线性/迟滞性（%FS）/重复性 |
≤0.1 |
≤0.2 |
|
|
零点及灵敏度温度漂移(%FS/℃) |
≤0.005 |
≤0.01 |
|
|
长期稳定性(%FS/年） |
≤0.1；≤0.2 |
||
|
工作电压（V) |
+12～+36（值为+24) |
||
|
工作温度（℃） |
-60～+200 |
||
|
过载能力（%) |
300 |
||
|
寿命 |
＞lx108次压力循环（25℃) |
||
|
负载电阻（Ω) |
R=(U-12.5)/0.02-Rd其中：U为电源电压，Rd为电缆内阻 |
||
|
响应时间(10～90%)ms |
≤1 |
||
|
测量介质 |
与316兼容的腐蚀性介质 |
||
|
膜片材料 |
钛—蓝宝石膜片 |
||
|
壳体材料 |
ICr18Ni9Ti和铝合金 |
||
|
接口 |
M20xl.5或用户自定 |
||
|
防爆等级 |
Exia = 2 * ROMAN II CT6 |
||
|
防护等级 |
IP67 |
||
四、仪表选型
|
EYB43 |
EYB43高温小型压力变送器 |
||||||||||||||
|
|
代号 |
压力类型 |
|||||||||||||
|
A |
压力 |
||||||||||||||
|
G |
表压（相对于大气压测量）可省略 |
||||||||||||||
|
|
|
代号 |
测量范围 |
||||||||||||
|
1 |
0～5KPa |
||||||||||||||
|
2 |
0～35KPa |
||||||||||||||
|
3 |
0～100KPa |
||||||||||||||
|
4 |
0～250KPa |
||||||||||||||
|
5 |
0～1.0Mpa |
||||||||||||||
|
6 |
0～3.5Mpa |
||||||||||||||
|
7 |
0～10Mpa |
||||||||||||||
|
8 |
0～40Mpa |
||||||||||||||
|
9 |
0～100Mpa |
||||||||||||||
|
0 |
其他（需备注） |
||||||||||||||
|
|
|
代号 |
输出功能 |
||||||||||||
|
Ａ |
4～20mA |
||||||||||||||
|
H |
4～20mA ，HART通讯协议 |
||||||||||||||
|
|
代号 |
精度等级 |
|||||||||||||
|
|
|
1 |
±0.1% |
||||||||||||
|
2 |
±0.25% |
||||||||||||||
|
|
|
代号 |
管道接口 |
||||||||||||
|
J1 |
M20×1.5 外螺纹 |
||||||||||||||
|
J2 |
G1/2 外螺纹 |
||||||||||||||
|
J3 |
其他（需备注） |
||||||||||||||
|
|
|
代号 |
防爆形式 |
||||||||||||
|
N |
无 |
||||||||||||||
|
I |
本安 |
||||||||||||||
|
d |
隔爆 |
||||||||||||||
|
|
|
代号 |
显示类型 |
||||||||||||
|
N |
无显示（可省略） |
||||||||||||||
|
M1 |
带LCD显示表 |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
EYB43 |
G |
5 |
A |
1 |
J1 |
N |
M1 |
（选型举例） |
|||||||
