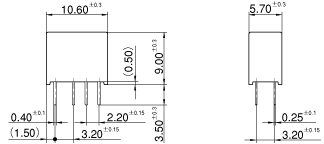

额定・性能概要SUNX GN型继电器
| 线圈额定电圧 | 吸合电压 (at 20℃) | 释放电压 (at 20℃) | 额定动作电流 〔±10%〕(at 20℃) | 线圈电阻 〔±10%〕(at 20℃) | 额定消耗功率 | 大连续施加电压 (at 20℃) |
|---|---|---|---|---|---|---|
| DC1.5V | ※额定电压的75%V以下(初始) | ※额定电压的10%V以上(初始) | 93.8mA | 16Ω | 140mW | 额定电压的150%V |
| DC3V | 46.7mA | 64.2Ω | 140mW | |||
| DC4.5V | 31mA | 145Ω | 140mW | |||
| DC6V | 23.3mA | 257Ω | 140mW | |||
| DC9V | 15.5mA | 579Ω | 140mW | |||
| DC12V | 11.7mA | 1,028Ω | 140mW | |||
| DC24V | 9.6mA | 2,504Ω | 230mW | 额定电压的120%V |
a1_splcol_bg1.gif") repeat-y right top; border-width: medium 1px 1px medium; border-style: none solid solid none; border-color: currentColor rgb(102, 102, 102) rgb(102, 102, 102) currentColor; margin: 0px; padding: 5px; border-image: none; text-align: left; color: rgb(51, 51, 51); font-style: normal; font-weight: normal; vertical-align: top;">
| a1_splcol_bg1.gif") repeat-y right top; border-width: medium 1px 1px medium; border-style: none solid solid none; border-color: currentColor rgb(102, 102, 102) rgb(102, 102, 102) currentColor; margin: 0px; padding: 5px; border-image: none; text-align: left; color: rgb(51, 51, 51); font-style: normal; font-weight: normal; vertical-align: top;">
|
a1_splcol_bg1.gif") repeat-y right top; border-width: medium 1px 1px medium; border-style: none solid solid none; border-color: currentColor rgb(102, 102, 102) rgb(102, 102, 102) currentColor; margin: 0px; padding: 5px; border-image: none; text-align: left; color: rgb(51, 51, 51); font-style: normal; font-weight: normal; vertical-align: top;">
| a1_splcol_bg1.gif") repeat-y right top; border-width: medium 1px 1px medium; border-style: none solid solid none; border-color: currentColor rgb(102, 102, 102) rgb(102, 102, 102) currentColor; margin: 0px; padding: 5px; border-image: none; text-align: left; color: rgb(51, 51, 51); font-style: normal; font-weight: normal; vertical-align: top;">
|
| 规格 | 項目 | 性能概要 | |
|---|---|---|---|
| 触点规格 | 触点结构 | 2c | |
| 触点接触电阻(初始) | 100mΩ以下(通过DC6V 1A电压下降法) | ||
| 触点材料 | Stationary: AgPd+Au clad Movable: AgPd | ||
| 额定 | 额定控制容量(电阻负载) | 1A 30V DC、0.3A 125V AC | |
| 触点大允许功率(电阻负载) | 30W(DC)、37.5VA(AC) | ||
| 触点大允许电压 | 110V DC、125V AC | ||
| 触点大允许电流 | 1A | ||
| 少应用负载(参考值) ※1 | 10μA 10mV DC | ||
| 额定消耗功率 | 单稳态型 | 140mW(DC1.5～12V)、230mW(DC24V) | |
| 单线圈磁保持型 | 100mW(DC1.5～12V)、120mW(DC24V) | ||
| 电气性能 | 绝缘电阻(初始) | 1,000MΩ以上(使用DC500V绝缘电阻计，测量与耐电压项相同的位置) | |
| 耐电压 (初始) | 触点间 | AC750V 1分钟(检测电流：10mA) | |
| 触点与线圈间 | AC1,500V 1分钟(检测电流：10mA) | ||
| 异极触点相互间 | AC1,000V 1分钟(检测电流：10mA) | ||
| 耐浪涌电压 (初始) | 触点间 | 1,500V 10×160μs(符合FCC Part68标准) | |
| 触点与线圈间 | 2,500V 2×10μs(北美Telcordia) | ||
| 线圈温度上升值(at 20℃) | 50℃以下(电阻法、施加额定操作电压时，触点通电电流为1A) | ||
| 动作时间〔置位时间〕(at 20℃) | 4ms以下〔4ms以下〕(施加额定工作电压时，不含触点弹跳) | ||
| 恢复时间〔复位时间〕(at 20℃) | 4ms以下〔4ms以下〕(施加额定工作电压时，不含触点弹跳，无二极管) | ||
| 机械性能 | 耐冲击性 | 误动作冲击 | 750m/s2以上{约75G以上}(正弦半波脉冲：6ms、检测时间：10μs) |
| 耐久冲击 | 1,000m/s2以上{约100G以上}(正弦半波脉冲：6ms) | ||
| 耐振性 | 误动作振动 | 10～55Hz(复振幅3.3mm)(检测时间：10μs) | |
| 耐久振動 | 10～55Hz(复振幅5mm) | ||
| 寿命 | 机械寿命 | 5,000万次以上(通断频率180次/分) | |
| 电气寿命 | 10万次以上(1A 30V DC电阻负载下)、10万次以上(0.3A 125V AC电阻负载下)(通断频率20次/分) | ||
| 使用条件 | 使用的环境、运输、保管条件※2 | 温度： (单稳态型、单线圈磁保持型)-40～+85℃ (高灵敏度单稳态型)-40～+70℃ 湿度：5～85％RH(应无结冰、凝露) | |
| 大操作频率 (在额定控制容量下) | 20次/分钟 | ||
| 重量 | 约1.0g | ||
