HLUG系列蒸汽流量计
饱和蒸汽流量计，饱和蒸汽流量计价格 金湖海联仪表有限公司 电话：
一、饱和蒸汽流量计原理介绍：-----------------------------------------------

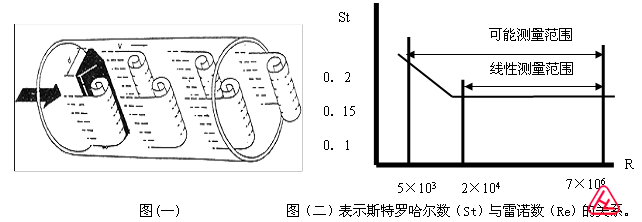

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图一所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：f－发生体一侧产生的卡门旋涡频率 St－斯特罗哈尔数（无量纲数）
V－流体的平均流速 d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），公式:K＝N/Q（1/m³）
式中：K＝仪表常数（1/m³）。 N＝脉冲个数 Q＝体积流量（m³）
二、饱和蒸汽流量计性能特点：-------------------------------------
| 公称通径(mm) | 15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
| 公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
| 介质温度(℃) | 压电式：-40～260，-40～320； |
| 电容式： -40～300, -40～400，-40～450（协议订货） | |
| 本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
| 允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
| 度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
| 范围度 | 1：6～1：30 |
| 供电电压 | 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电：3.6V |
| 输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
| 压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
| 防爆标志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
| 防护等级 | 普通型IP65 潜水型 IP68 |
| 环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
| 适用介质 | 蒸汽 |
| 传输距离 | 三线制脉冲输出型：≤300m，两线制4～20mA输出型：负载电阻≤750Ω |
三、参比条件下蒸汽流量计流量传感器工况流量范围表：--------------------
1．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2．流量公式：Q=(3600*F)/K*ρ
（ρ：通过测蒸汽密度表得到： 饱和水蒸气密度及铂电阻-温度对照表、过热蒸气密度表）
| 口径 | 气体 | 仪表系数 | ||
| (mm) | 测量范围 | 输出频率 | 切除频率 | K(脉冲数/m3) |
| (m3/h) | F范围(Hz) | |||
| 0 | 100 | 357058 | ||
| 20 | 6-30 | 230-1100 | 80 | 144660 |
| 25 | 9-55 | 200-1200 | 70 | 72100 |
| 32 | 12-120 | 120-1200 | 60 | 31196 |
| 40 | 20-200 | 100-1000 | 50 | 18203 |
| 50 | 30-300 | 80-800 | 40 | 9210 |
| 65 | 50-500 | 60-600 | 30 | 4356 |
| 80 | 80-800 | 50-500 | 25 | 2280 |
| 100 | 120-1200 | 40-400 | 20 | 1169 |
| 125 | 200-2000 | 35-350 | 20 | 623 |
| 150 | 300-3000 | 30-300 | 15 | 342.5 |
| 200 | 500-5000 | 20-200 | 10 | 143.2 |
| 250 | 800-8000 | 16-160 | 5 | 73.6 |
| 300 | 1100-11000 | 13-130 | 5 | 43.2 |
| -300 | 1560-15600 | 85-880 | 45 | 189.7 |
| -400 | 2750-27000 | 85-880 | 45 | 106 |
| -500 | 4300-43000 | 85-880 | 45 | 67.49 |
| -600 | 6100-61000 | 85-880 | 45 | 46.5 |
| -800 | 1.1-11万 | 85-880 | 45 | 26.38 |
| -1000 | 1.7-17万 | 85-880 | 45 | 16.78 |
| >(1000) | 协议 | |||
四.饱和蒸汽流量计产品型谱：---------------------------------------
| 型 谱 | 说 明 | ||||||
| HLUG | 蒸汽流量计 | ||||||
| 检测方式 | B- | 压电式传感器 | |||||
| E- | 电容式传感器 | ||||||
| 通径 | DN | 15-1000 | 单位：mm | ||||

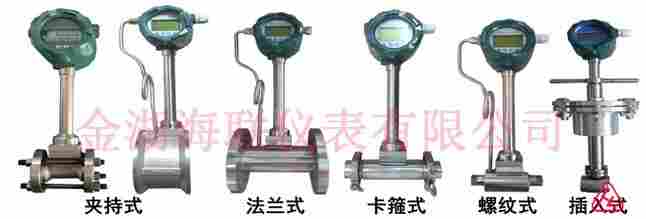

| 连接方式 | - | 1 | 仅对满管型 | 法兰连接型 | |||
| 2 | 仅对满管型 | 法兰卡装型 | |||||
| 3 | 仅对插入型 | 简易插入型 | |||||
| 4 | 仅对插入型 | 球阀插入型 | |||||
| 5 | 仅对满管型 | 螺纹连接型 | |||||
| 6 | 仅对满管型 | 卡箍连接型 | |||||
| 7 | 仅对满管型 | 对焊型 | |||||
| 测量介质 | 4 | 蒸汽 | |||||
| 显示文字 | E | 英文显示 | |||||
| C | 中文显示 | ||||||
| 使用环境 | P | 普通型 | |||||
| B | 防爆型 | ||||||
| 输出信号 | 本项可以复选 | 1 | 脉冲输出 | ||||
| 2 | 24V,4-20mA电流输出，液晶显示 | ||||||
| 3 | RS-485通讯 | ||||||
| 4 | HART协议 | ||||||
| 5 | 电池供电 | ||||||
| 补偿方式 | 空 | 无补偿 | |||||
| T | 温度补偿 | ||||||
| P | 压力补偿 | ||||||
| Z | 温度、压力补偿 | ||||||
| 选型说明 | 例如： HLUGB-DN50-24EP2Z 满管型压蒸汽流量计传感器,仪表通径为DN50，法兰卡装型连接，介质为蒸汽,普通型，24V，4-20mA电流信号输出，液晶显示,带温度压力补偿 | ||||||
