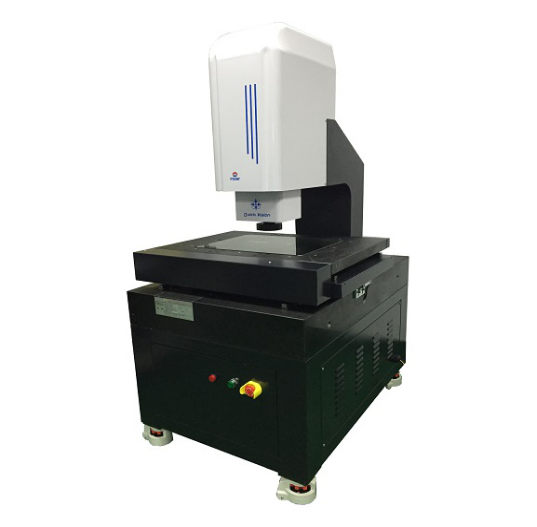

影像测量仪

  仪器参数

(X/Y/Z)量测行程（mm)

400*300*200(mm)

工
作
台
（mm）

大理石底座、立柱

00级天然大理石

大理石台面

560*460

玻璃台面

460*360

承重

35kg

影
像
及
测
量
系
统

测量速度

MAX:300mm/s，可以根据软件灵活设置速度快慢

CCD

进口高分辨率彩色摄像机600TV线

变焦物镜

变倍镜头0.7－4.5X

视频放大倍率

28X－180X

工作距离

82mm

显示分辨率

0.0001 mm

操作方式

全自动鼠标控制

传动方式

三轴台湾进口TBI精密级滚珠丝杠（高定位）

量测系统

全自动测量系统

重复性

2um

光学尺解析度

0.5um

测量精度(μm)

XYZ轴≦(1+L/200)um,  Z轴(光学测量）≦(2+L/200)um

外形尺寸（mm)

950*750*1700

照明

可程控四环八区LED表面光及直轴轮廓光

电源

220V±10%(AC) 50HZ  电流大于10A

电脑配置

高端配置电脑

适合环境

温度20-25摄氏度，湿度50%-60%
