IFM易福门反射传感器技术数据

功能原理 漫反射传感器

电气数据

工作电压 [V] 10...30 DC

电流损耗 [mA] 20; ((24 V))

防护等级 III

反相保护 是

光线种类 红光

波长 [nm] 633

工作条件

环境温度 [°C] -25...60

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

EN 60947-5-2

机械技术数据

重量 [g] 23

外壳 矩形的

尺寸 [mm] 28.1 x 8.1 x 14.4

原材料 外壳: ABS; 不锈钢(1.4404 / 316L)

透镜材料

PMMA

显示器/操作件

显示

开关状态 1 x LED, 黄色

操作 1 x LED, 绿色

注释

包装单位 1 件数

电气连接

接口 电缆: 0.3 m, PVC; 3 x 0.08 mm²

接口 接插件: 1 x M8

输出

输出功能 亮通模式

开关量输出DC电压降大值 [V] 2.5

开关量输出DC的持续电流负载 [mA] 100

开关频率DC [Hz] 1000

电气设计 PNP

短路保护 是

短路保护类型 脉冲

监控范围

检测距离 [mm] 3...15; (白纸 200 x 200 mm)

白色物体的检测距离(6 %反射) [mm] 3...15

灰色物体的检测距离:(18 %反射) [mm] 5...15

黑色物体的检测距离(6 %反射) [mm] 5...15

检测距离可设 是

光斑直径大值 [mm] 4

光点尺寸参考 在大的检测距离

监控范围终值 [mm] 10...80

背景消隐可用 是

接口

通信接口 IO-Link

传递类型 COM2 (38.4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

IO-Link Device ID 535 d / 00 02 17 h

外形 Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel

SIO模式 是

必需的mater port type A

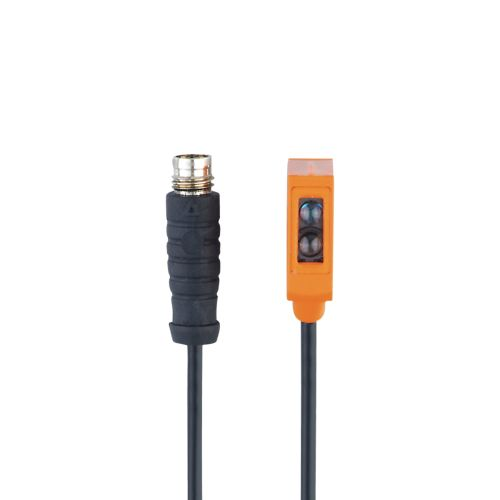

ifm传感器图片展示
