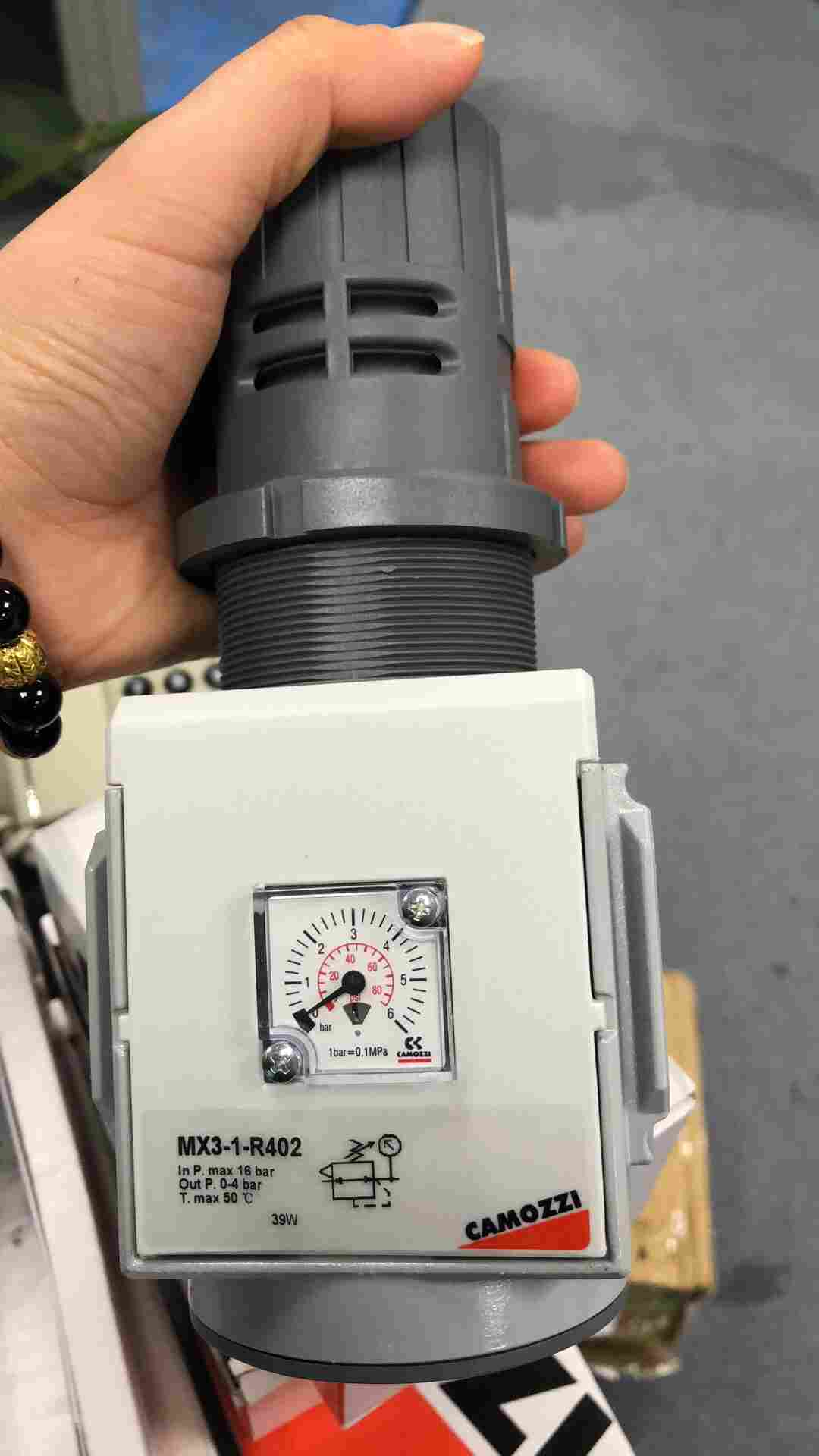

康茂胜MX3-1-R402内置式压力表现货图

康茂胜MX3-1-R402内置式压力表现货图

公司地址：上海黄浦区北京东路668号科技京城东楼27-C1室
联 系 人：张涛经理
电话：【直线】
手    机：    微信同步
公司传真：请备注张涛收
Q     Q： 337387052
邮    箱：1482435966@qq.com

系列综合参数
结构形式 模块化设计，紧凑型
材料                               见 3/1.30.02 减压器/过滤器二联件材料一览
接口 G3/4 - G1
大贮水容积 85 cc
安装方式 垂直放置 附壁式安装 面板式安装
工作温度 -5°C ~ 50°C（在16 bar 时; 介质工作在小工作温度时，其露点需低于2°C） -5°C ~ 60°C（在10 bar 时; 介质工作在小工作温度时，其露点需低于2°C）
滤芯精度 25 μm (标准) 5 μm
排水方式 半自动排水 (标准) 自动排水
工作压力 带半自动排水时为 0.3 – 16 bar 带自动排水时为 1.5 – 12 bar
公称流量 见 3/1.30.03 减压器/过滤器二联件流量特性曲线一览
工作介质 压缩空气
压力表选项 内置式压力表（标准） G1/4 螺纹接口 ( 可另外选购外置式压力表）
介质 压缩空气
压力表选择 内置式压力表 G1/4 螺纹接口（MX3），可另外选购外置式压力表 G1/8 螺纹接口（MX2），可另外选购外置式压力表

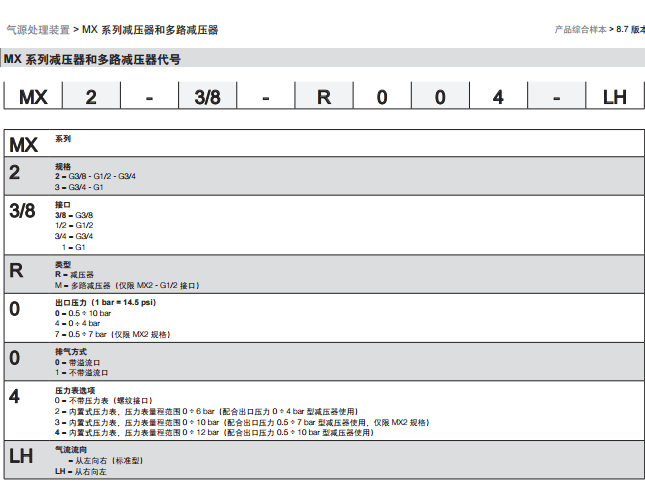

压力表选项
0 = 不带压力表（螺纹接口）
2 = 内置式压力表，压力表量程范围 0 ÷ 6 bar（配合出口压力 0 ÷ 4 bar 型减压器使用）
3 = 内置式压力表，压力表量程范围 0 ÷ 10 bar（配合出口压力 0.5 ÷ 7 bar 型减压器使用，仅限 MX2 规格）
4 = 内置式压力表，压力表量程范围 0 ÷ 12 bar（配合出口压力 0.5 ÷ 10 bar 型减压器使用）

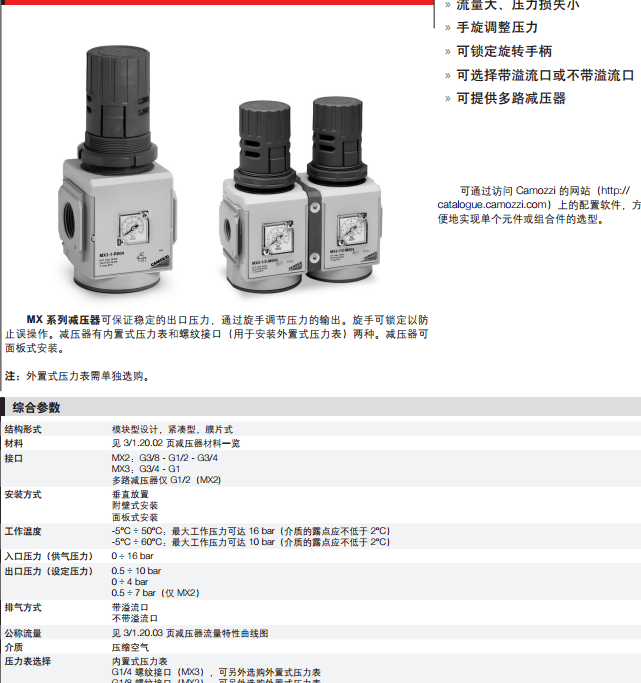

MX系列是康茂胜新推出的高性能气源处理装置。金属材料和工程塑料的同时应用保证了产品的可靠性，也减轻了产品本身的重量。全系列采用模块化设计，组装成气源处理组合件及更换、维修都很便捷。MX系列减压器 / 过滤器二联件是将减压器和过滤器设计成一体，综合了两者的功能，且具有更为紧凑的外形。
康茂胜CAMOZZI减压器MX3-1-R402型技术参数：
结构形式 模块型设计，紧凑型，膜片式
材料 见 3/1.20.02 页减压器材料一览
接口 MX2：G3/8 - G1/2 - G3/4 MX3：G3/4 - G1 多路减压器仅 G1/2（MX2)
安装方式 垂直放置 附壁式安装 面板式安装
工作温度 -5°C ÷ 50°C：大工作压力可达 16 bar（介质的露点应不低于 2°C） -5°C ÷ 60°C：大工作压力可达 10 bar（介质的露点应不低于 2°C）
入口压力（供气压力） 0 ÷ 16 bar
出口压力（设定压力） 0.5 ÷ 10 bar 0 ÷ 4 bar 0.5 ÷ 7 bar（仅 MX2）
排气方式 带溢流口 不带溢流口

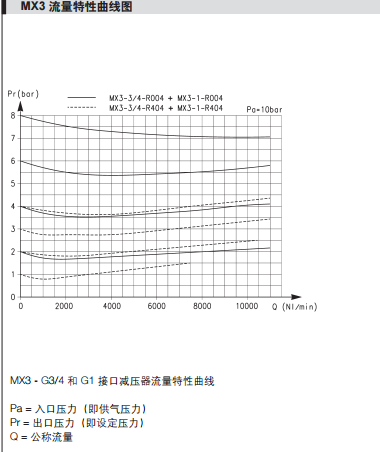

公称流量 见 3/1.20.03 页减压器流量特性曲线图
MX 系列减压器 / 过滤器二联件
模块型，规格 MX2, MX3
接口 G3/8, G1/2, G3/4（MX2）- G3/4, G1（MX3）
杯体塑料保护罩，卡口式结构
»过滤精度有 25 和 5 μm 两种
»可选内置式压力表或螺纹接口
»可锁定旋转手柄

»杯体有锁紧机构，降低可能的 风险
