地网导通（完整性）测试仪
――――――――大电流法与异频法的比较
电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。测试标准见《人民电力行业标准及电力设备预防性试验规程》DL/T475-2006第三页（5.1），基本要求为：精度 ±1.0％ 分辨率：1mΩ。
‘大电流’法是一种古老的测试方法，已经使用几十年了，主要是通过消耗大电流提高测量信噪比。U=I*R，I越大则采集到的信号越大，同等条件下50HZ干扰对测试的影响就越小，原理简单。缺点是要消耗大电流（即能源），设备笨重，测试地网上设备的导通性时需要频繁的拉220V电源，使用220V增加了安全危险。
‘异频法’是随着电子技术的发展，特别是数字滤波技术的快速发展，近十年才由国外发明的一种新测试方法。该方法采用不同于50HZ的测试信号，避开了50HZ的干扰，测试精度高，仪器因技术改进体积大幅度减小，不用220V电源，采用干电池工作，搬动方便。带日历，可存储测量数据，液晶显示，具有睡眠节电功能。

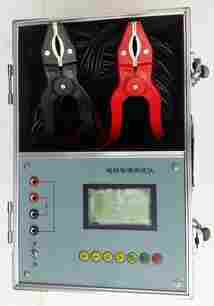

YJR-103‘异频法’测试仪产品特点
1．采用异频源测试，解决了交流干扰。
2．采用异频小电流测试，从而可采用干电池工作。
3．使用DDS、数字选频、梳状滤波等新技术确保了测试精度。
4．强的抗干扰性能。
5．可以测试纯电阻（相当于毫欧计）。
6．大容量数据存储。
7．采用大屏幕液晶，显示界面美观，易懂。
8．仪器不用接交流电源，使仪器使用更安全。
9．自恢复过流/过热保护功能，使仪器使用更安全。
10．具有自检测节电功能。
11．采用便携式设计，体积小，重量轻，携带方便。
三、技术参数：
|
测量范围 |
0—2000mΩ |
|
小测量分辨率 |
1mΩ |
|
测量精度 |
内阻：±1.0％ ±5dgt |
|
存储容量 |
2000组（32K） |
|
显示器 |
128×64点阵图形LCD |
|
体积 |
100X20X160 |
|
重量 |
2．2KG |
|
|
|
