产品编号：RZ-LZ

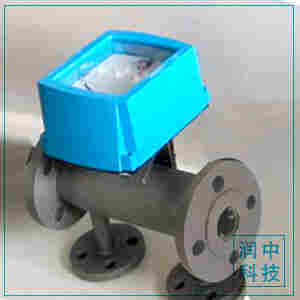

产品名称：RZ-LZ-保温夹套式金属管浮子流量计
产品类别：夹套式金属管浮子流量计
夹套式金属管浮子流量计的详细资料：
一、保温夹套式金属管浮子流量计产品特点
1.采用全隔离设计，原装进口继电器输出，保证动作可靠。
2.特殊设计的EMI电路，使仪表能在恶劣环境下可靠工作。
3.大屏幕夹套式器,可以同时显示瞬时流量和累计量及其他参数
上排显示瞬时流量,下排显示累计流量
瞬时流量显示范围:0.00-9999.99
累计流量显示范围:0.00-999999.90
电流显示范围:2.86-21.00mA
上限报警设置范围：50-
下限报警设置范围：0-50%
报警点回差设置范围：0-5%
指针角度显示范围:0.00-90.00°
环境温度显示范围:-50--+150℃
累计小信号切除量范围:0.00-1.00（相当于0-）
4.精度:<0.5%,温飘:<0.2%/10℃
5.报警点现场可调，调整简便。
6.继电器触点容量：0.4A/125VAC;2A/30VDC
二、流量计技术参数
| 通径(mm) | 流量范围 | 压力损失KPa | ||||
| 水L/h | 空气m3/h | 水 | 空气 | |||
| 常规型 | 防腐型 | 常规型/防腐型 | 常规型 | 防腐型 | ||
| 15 | 2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630 | 2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 | 0.07-0.7 0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0 | 6.5 6.5 6.6 6.6 6.8 7.0 8.6 11.1 | 5.5 5.5 5.6 5.6 5.8 6.1 7.3 | 7.1 7.2 7.3 7.5 8.0 10.8 10.0 |
| 0 160-1600 250-2500 | 30 100-1000 160-1600 250-2500 | 3-30 4.5-45 7-70 11-110 | 7.0 8.0 10.8 15.8 | 5.9 6.0 6.8 9.2 | 7.7 8.8 12.0 19.0 | |
| 50 | 630-6300 1000-10000 | 0-4000 630-6300 000-10000 | 18-180 25-250 40-400 | 8.1 11.0 17.0 | 6.8 9.4 14.5 | 8.6 10.4 |
| 000 | 600-16000 2500-25000 | 60-600 80-800 | 8.1 9.5 | 6.9 8.0 | 12.9 | |
| 3000 | 4000-40000 | 100-1000 | 15.0 | 8.5 | 19.2 | |
| 150 | 20000-100000 | 600-3000 | 19.2 | 20.3 | ||
三、产品选型
型号规格表
| RZ-LZ- | 夹套式金属管浮子流量计 | |||||||||
| 代号 | 指示器 | |||||||||
| Z | 基本型指示器 | |||||||||
| D | 远传型指示器 | |||||||||
| 代号 | 公称通径 | |||||||||
| -15 | DN15 | |||||||||
| -25 | DN25 | |||||||||
| -40 | DN40 | |||||||||
| -50 | DN50 | |||||||||
| -80 | DN80 | |||||||||
| -100 | DN100 | |||||||||
| -150 | DN150 | |||||||||
| 代号 | 结构形式 | |||||||||
| / | 下进上出 | |||||||||
| H1 | 左进右出 | |||||||||
| H2 | 右进左出 | |||||||||
| AA | 侧进侧出 | |||||||||
| LA | 底进侧出 | |||||||||
| S | 螺纹连接 | |||||||||
| M | 快速接头连接 | |||||||||
| 代号 | 本体材质 | |||||||||
| R1 | 321不锈钢 | |||||||||
| R4 | 304不锈钢 | |||||||||
| R6 | 316不锈钢 | |||||||||
| R6L | 316L不锈钢 | |||||||||
| Hc4 | 哈C合金 | |||||||||
| Ti | 钛 | |||||||||
| F | 内衬F46(PTFE) | |||||||||
| 代号 | 指示器类型 | |||||||||
| M7 | 线性指示器 | |||||||||
| M9 | 非线性指示器（就地指针显示瞬时流量） | |||||||||
| 代号 | 组合功能 | |||||||||
| ESK | 24VDC；远传4-20mA标准电流信号 | |||||||||
| ESK-Z | 24VDC；远传4-20mA；现场LCD显示瞬时及累计流量 | |||||||||
| ESK-D | 现场锂电池供电；LCD显示瞬时及累计流量 | |||||||||
| K1 | 带一上线报警点信号 | |||||||||
| K2 | 带下上线报警点信号 | |||||||||
| K12 | 带一上线和一下线报警点信号 | |||||||||
| 代号 | 防爆类型 | |||||||||
| Ex | 本安防爆 | |||||||||
| Exd | 隔爆 | |||||||||
| 代号 | 测量介质分类 | |||||||||
| L | 液体 | |||||||||
| G | 气体 | |||||||||
| 代号 | 增加功能 | |||||||||
| T | 测量管带有保温/隔热夹套 | |||||||||
| HT | 测量介质温度大于120°高温 | |||||||||
金属管浮子流量计配套选购：
金属管浮子流量计垂直安装，流量计中心线与铅垂线的夹角不过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。
