平行开闭型标准型气爪日本SMC产品特征
安装使用说明
把磁性开关安装件如图所示插入气缸的磁性开关安装槽，大体设置在磁
性开关的位置。
@在磁性开关安装件的安装槽部上，插入磁性开关。
.检出位置确认后，拧入附在磁性开关上的止动螺钉(M2.5)，固定磁性开关。
;检出位置的变更按@的状态进行。
安装注意事项
紧固止动螺钉(M2.5)时，使用握径5~6mm的螺丝刀。
紧固力矩为0.05~0.1N·m。
作为参考，从有紧固感的位置再回转90°左右。
注) MHZ2-10□, MHZJ2-10□, MHZL2-10□上不可安装D-F8□。
注) 紧固磁性开关安装小螺钉时，使用握径5~6mm左右的钟表螺丝刀。
另外，紧固力矩为0.05~0.15N·m左右。
磁性开关安装件型号
磁性开关安装件型号
BMG2-012
磁性开关型号
D-M9□(V)
D-M9□W(V)
D-F8□
D-M9□A(V)
［安装件使用上的注意］
在下图那样的安装面侧使用磁性开关的场合，因磁性开关安装件从端面伸
出，故安装板上应设置2mm以上的退让部分。

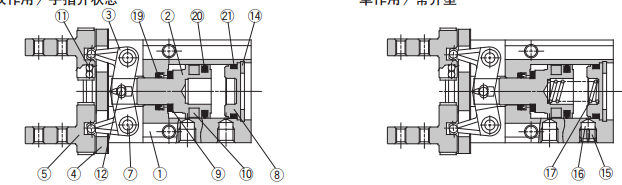

结构图
平行开闭型标准型气爪日本SMC产品特征
