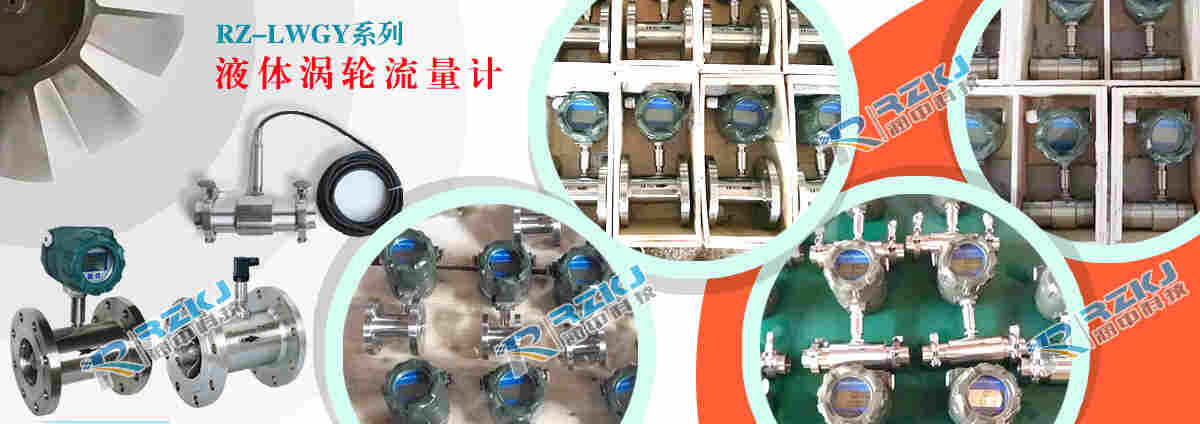

概 述
RZ-LWGY系列涡轮流量计是吸取了国内外流量仪表技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、量报警等,是流量计量和节能的理想仪表.
更多的关于液体涡轮流量计产品的选购与选型点击>>>>>>
产品特点
·高度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得
到极高的度，在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适于量计量及与计算机连接，无零点漂移，抗干扰能力强；
·可获得很高的频率信号（3~4kHz），信号分辨力强；
·范围度宽，中大口径可达1:20，小口径为1:10；
·结构紧凑轻巧，安装维护方便，流通能力大；
·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
·型传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下
型、混砂型等；
·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
基本参数
| 仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 |
| （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 | |
| 精度等级 | ±0.5%R |
| 量程比 | 1:10；1:15；1:20 |
| 仪表材质 | 304不锈钢、316（L）不锈钢等 |
| 被测介质温度（℃） | -20～＋120℃ |
| 环境条件 | 温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa |
| 输出信号 | 4-20mADC电流信号（ZR-LWGY-□C型） |
| 供电电源 | ZR-LWGY-□B型：自带锂电池供电（可连续使用3年）；ZR-LWGY-□C型：+24VDC |
| 信号传输线 | 2×0.3（二线制） |
| 传输距离 | ≤1000m |
| 信号线接口 | 内螺纹M20×1.5（ZR-LWGY-□C型） |
| 防爆等级 | ExdIIBT6 |
| 防护等级 | IP65 |
测量范围及工作压力
| 仪表口径（mm） | 正常流量范围（m3/h） | 扩展流量范围（m3/h） | 常规耐受压力（MPa） | 特制耐压等级（MPa）（法兰连接方式） |
| DN | ～0.4 | 6.3 | 12、16、25 | |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 40 | 2～20 | 1～20 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
| DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 |
| DN | 00 | 1.6 | 2.5、4.0 | |
| DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0 |
规格代号与仪表参数
规格代号的表示方法
RZ-LWGY 型涡轮流量传感器型号和规格代号表：
| 型号 | ||||||||||
| RZ- LWGY | □ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | 代号说明 |
| 类型 | N | 无显示,基本型,+3V 供电,脉冲输出 | ||||||||
| A | 电池供电现场显示型 | |||||||||
| B | 带显示，三线制脉冲输出 | |||||||||
| C | 现场显示/4～20mA 两线制电流输出 | |||||||||
| C1 | 现场显示/RS485 通讯协议 | |||||||||
| 公称通径 | 4～40 | 管螺纹 | ||||||||
| 25～40 | 法兰型，需定制 | |||||||||
| 50～200 | 法兰型 | |||||||||
| 准确度代号 | A | 准确度 1.0% | ||||||||
| B | 准确度 0.5% | |||||||||
| C | 准确度 0.2% | |||||||||
| 连接方式 | L | 螺纹连接 | ||||||||
| F | 法兰连接 | |||||||||
| W | 卫生级快装接头 | |||||||||
| 外壳材质 | K1 | 304 不锈钢 | ||||||||
| K2 | 316（L）不锈钢 | |||||||||
| 叶轮材质 | L1 | 高导磁不锈钢 | ||||||||
| L2 | 双相钢 | |||||||||
| L3 | 镀钛 | |||||||||
| 公称压力 | C1 | PN1.6MPa | ||||||||
| C2 | PN2.5MPa | |||||||||
| C3 | PN4.0MPa | |||||||||
| C4 | PN6.3MPa | |||||||||
| C5 | PN16MPa | |||||||||
| C6 | PN25MPa | |||||||||
| C7 | PN40MPa | |||||||||
| 防爆要求 | 无标记，非防爆 | |||||||||
| EX | 防爆等级 dⅡBT4 | |||||||||
| 温度范围 | NT | 常温 | ||||||||
| HT | 120≥高温≥150℃ | |||||||||
| LW | 涡轮流量仪表 | |||||||||
| G | 传感器 | |||||||||
| Y | 液体 | |||||||||
| 3 | ||||||||||
