使用 STEP7 V11，S7-1200 的 PROFINET 通信口可以做 S7 通信的服务器端或客户端。S7-1200 仅支持 S7 单边通信，仅需在客户端单边组态连接和编程，而服务器端只准备好通信的数据就行。
所以在编程组态和建立连接方面，S7-1200CPU 如果做为客户端，只需在 S7-1200 这一侧建立连接，并使用单边编程方式 PUT，GET 指令进行通信，而 S7-300CPU 侧不用做任何工作。
所需要条件：
① S7-1200 /S7-300 CP343-1设备
② STEP7 V11
所完成的通信任务：
① S7-1200CPU 将本地 DB3 中的数据写到 S7-300CPU 中 DB4 中。
② S7-300CPU 通过 CP 卡将本地 DB3 中的数据写到S7-1200CPU 中 DB4 中。
1. 使用 STEP7 V11软件新建一个项目并完成硬件配置
在项目树 “Project tree”>“Devices & Networks” >“Networks view” 视图下，创建两个设备的连接。用鼠标点中 PLC_1 PROFINET 通信口上，然后拖拽出一条线，到另外一个 CP343-1 的 PROFINET 通信口的绿色小方框上，松开鼠标，连接就建立起来了。
2. 网络组态
打开 “Network View” 配置网络，点中左上角的“连接”图标，这时所有 CPU 变成亮蓝色，然后选中S7-1200CPU，右键选择添加新的连接， 在连接列表里建立新的连接并选择连接对象和通信协议，如图1. 所示。

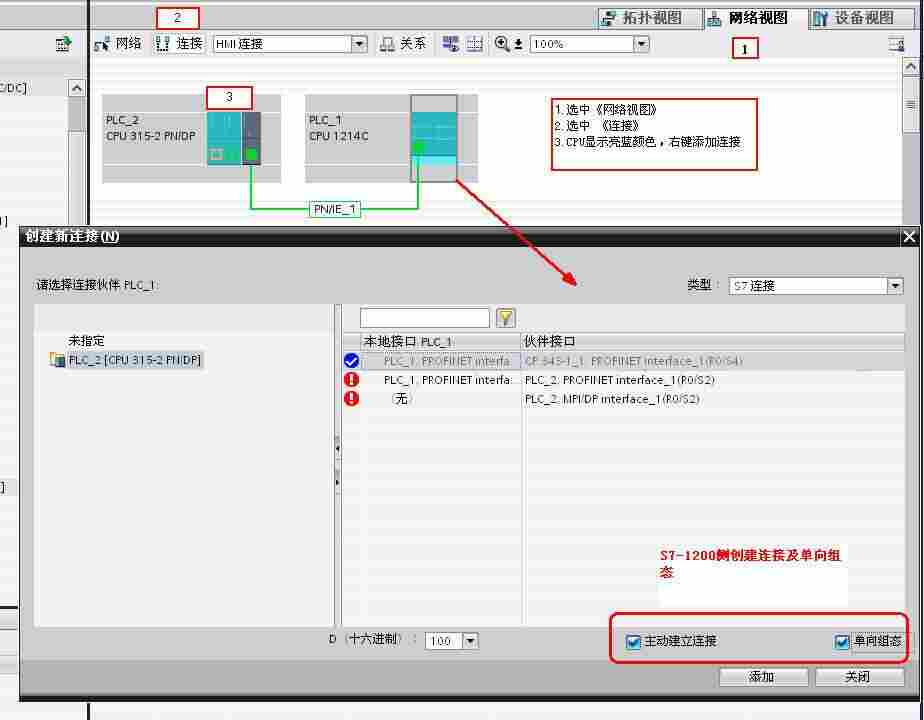

图1. 建立S7连接

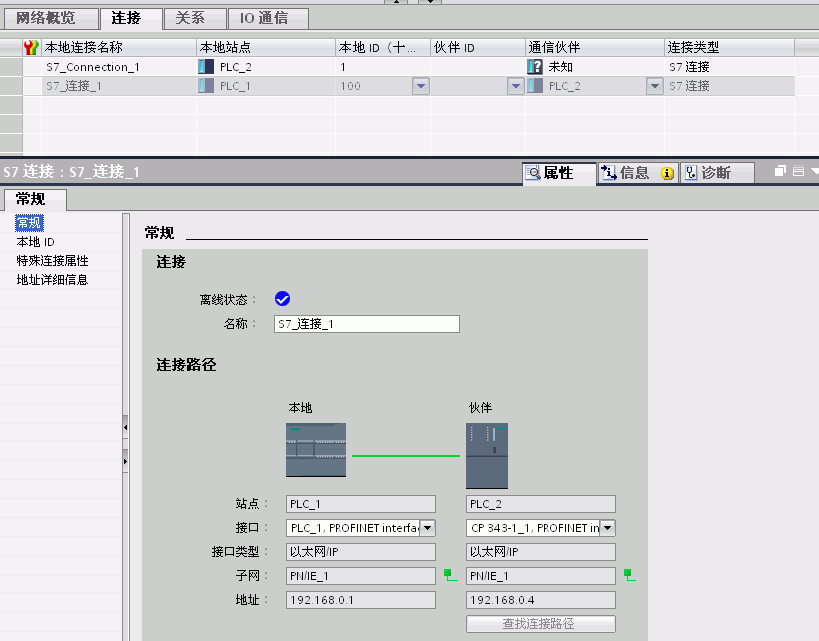

图2. 定义连接对方地址

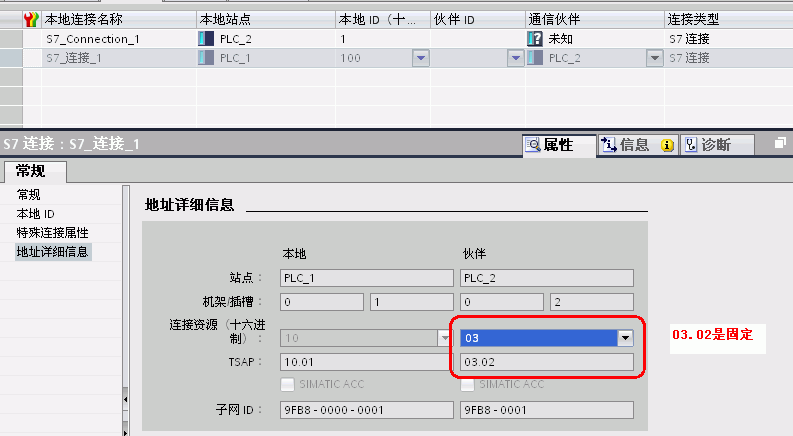

图3. 定义通信双方 TSAP号
注意：S7-300预留给S7连接TSAP地址：03.02；如果通信伙伴是S7-400，则要根据CPU槽位来决定TSAP地址,例如: CPU400在3号槽，则TSAP地址为03.03。
配置完网络连接，编译存盘并下载。
3. 软件编程
在OB1中，从“Instruction”>“S7 Communication”>下，调用Get、Put通信指令。创建发送和接收数据块 DB3和DB4，定义成100个字节的数组。程序见图4

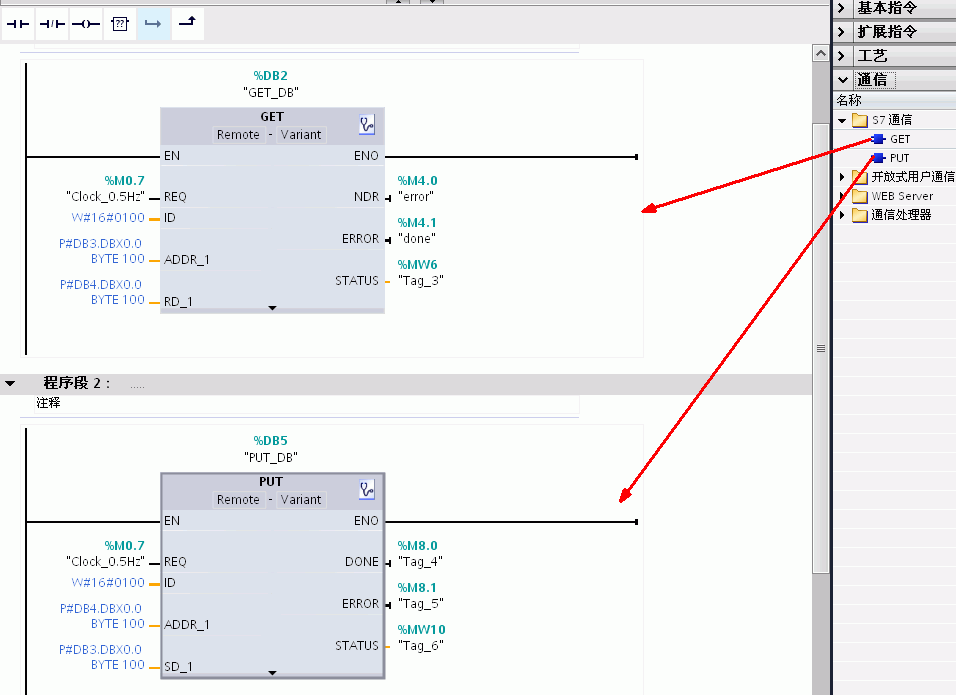

图4. 程序调用功能
| CALL “GET” | ,%DB2 | //调用 GET，使用背景DB块：DB2 |
| REQ | ：=%M0.7 | //系统时钟 2秒脉冲 |
| ID | ：=W#16#0100 | //连接号，要与连接配置中一致，创建连接时的连接号 |
| NDR | ：=%M4.0 | //为1时，接收到新数据 |
| ERROR | ：=%M4.1 | //为1时，有故障发生 |
| STATUS | ：=%MW6 | //状态代码 |
| ADDR_1 | ：=P#DB3.DBX0.0 BYTE 100 | //从通信伙伴数据区读取数据的地址 |
| RD_1 | ：=P#DB4.DBX0.0 BYTE 100 | //本地接收数据地址 |
| CALL “PUT” | , %DB5 | //调用 PUT，使用背景DB块：DB5 |
| REQ | ：=%M0.7 | //系统时钟 2秒脉冲 |
| ID | ：=W#16#0100 | //连接号，要与连接配置中一致，创建连接时的连接号 |
| DONE | ：=%M8.0 | // 为1时，发送完成 |
| ERROR | ：=%M8.1 | // 为1时，有故障发生 |
| STATUS | ：=%MW10 | // 状态代码 |
| ADDR_1 | ：=P#DB4.DBX0.0 BYTE 100 | // 发送到通信伙伴数据区的地址 |
| SD_1 | ：=P#DB3.DBX0.0 BYTE 100 | // 本地发送数据区 |
4. 监控结果
通过在S7-1200侧编程进行S7通讯 ，实现两个CPU之间数据交换，监控结果如图5.

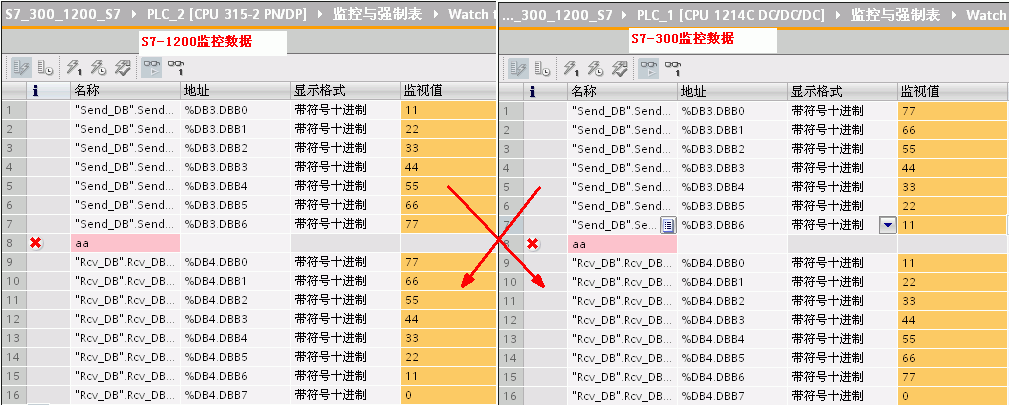

图5. 监控结果
在 SIMATIC S7-1200 CPU 的用户程序中如何编写“GET” 和“PUT” 指令来传递多于 160 字节数据？
回答：
“GET” 指令一行调用三次，使用同一个连接号，这样才能接收 400 个字节的数据。
“PUT” 指令一行调用两次，使用同一个连接号，这样才能接收 240 个字节的数据
