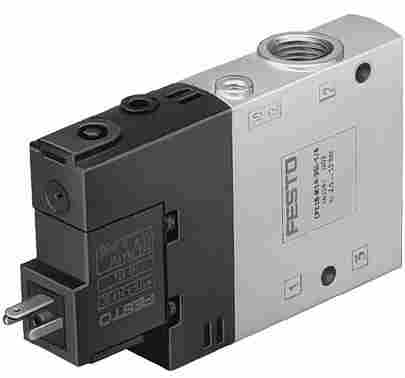

2位3通常闭型电磁阀,CPE18-M1H-3GL-1/4
电磁阀CPE18-M1H-3GL-1/4
产品代号: 163141，用于集成安装的紧凑型阀
先导类型 由先导控制
先导气源 内置的
流动方向 不可逆
阀位置的识别 说明标签支架
可自由交叠 是
切换时间，关闭 18 ms
切换时间，打开 28 ms
持续通电率
逻辑为0的大正向测试脉冲 3,300 µs
逻辑为1的大负向测试脉冲 3,100 µs
线圈的特性参数 24 V DC: 1.5 W
许用压力波动 -15 % / +10 %
阀功能 3/2 常闭， 单电控
驱动类型 电气的
宽度 18 mm
标准额定流量 1,300 l/min
工作压力 2.5 ... 10 bar
设计结构 活塞滑块
复位类型 空气弹簧
CPE18-3/2-PRS-3/8-10 气路板模块 550576
CPE18-3/2-PRS-3/8-10-NPT 气路板模块 550627
CPE18-3/2-PRS-3/8-2 气路板模块 550568
CPE18-3/2-PRS-3/8-2-NPT 气路板模块 550619
CPE18-3/2-PRS-3/8-3 气路板模块 550569
CPE18-3/2-PRS-3/8-3-NPT 气路板模块 550620
CPE18-3/2-PRS-3/8-4 气路板模块 550570
CPE18-3/2-PRS-3/8-4-NPT 气路板模块 550621
CPE18-3/2-PRS-3/8-5 气路板模块 550571
CPE18-3/2-PRS-3/8-5-NPT 气路板模块 550622
CPE18-3/2-PRS-3/8-6 气路板模块 550572
CPE18-3/2-PRS-3/8-6-NPT 气路板模块 550623
CPE18-3/2-PRS-3/8-7 气路板模块 550573
CPE18-3/2-PRS-3/8-7-NPT 气路板模块 550624
CPE18-3/2-PRS-3/8-8 气路板模块 550574
CPE18-3/2-PRS-3/8-8-NPT 气路板模块 550625
CPE18-3/2-PRS-3/8-9 气路板模块 550575
CPE18-3/2-PRS-3/8-9-NPT 气路板模块 550626
KMEB-1-24-2,5-LED 带电缆插头插座 151688
2位3通常闭型电磁阀,CPE18-M1H-3GL-1/4
MSSD-EB 插头插座 151687
KMEB-1-24-10-LED 带电缆插头插座 193457
KMEB-1-24-5-LED 带电缆插头插座 151689
KMEB-2-24-2,5-LED 带电缆插头插座 174844
KMEB-2-24-5-LED 带电缆插头插座 174845
KMEB-2-24-M12-0,5-LED 带电缆插头插座 177677
MEB-LD-12-24DC 发光密封件 151717
MSSD-EB-M12 插头插座 539712
MSSD-EB-S-M14 插头插座 192745
NEDY- 分气块 8032867
NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R 分气块 8035783
NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-5R 分气块 8035784
NEDY-L2R1-V1-C1W4L-U-0.3L-M8G4-2.5R 分气块 8035785
NEDY-L2R1-V1-C1W4L-U-0.3L-M8G4-5R 分气块 8035786
紧凑型气缸ADN-63-40-A-P-A
产品代号: 536337
符合ISO 21287标准，具有位置感测功能且活塞杆采用外螺纹
行程 40 mm
活塞直径 63 mm
活塞杆螺纹 M12x1,25
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
符合标准 ISO 21287
活塞杆末端 阳螺纹
位置检测 用于接近式传感器
派生型 单端活塞杆
工作压力 0.6 ... 10 bar
工作模式 双作用
耐腐蚀等级 CRC 2 – 中等腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 1.3 J
安装类型 可选带通孔
具有内（阴）螺纹带附件
气动连接 G1/8
材料信息，盖 铝阳极氧化处理
材料信息，密封 TPE-U(PUR)
材料信息，活塞杆 高合金钢
材料信息，缸筒 锻造铝合金光滑处理
