乙酸涡轮流量计

产品编号：RZ-LWGY

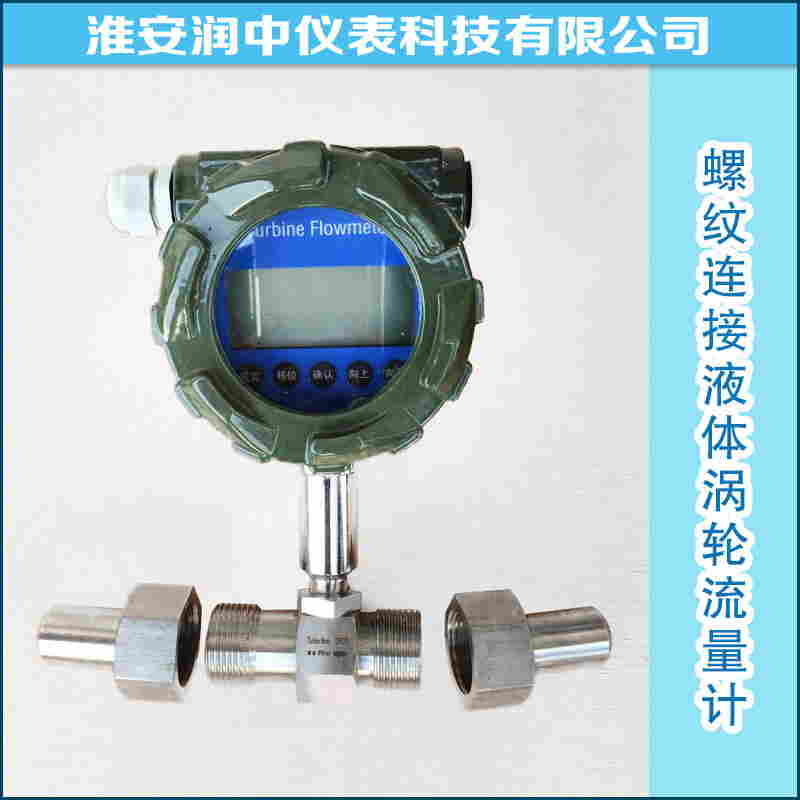

产品名称：RZ-LWGY乙酸涡轮流量计
产品类别：乙酸涡轮流量计



RZ-LWGY乙酸涡轮流量计的详细资料：



一、概述
RZ-LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液后使用。
如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、RZ-LWGY基本型涡轮流量传感器

2．1  结构特征与工作原理
2．1．1  结构特征
传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。
2．1．2  工作原理

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，

RZ-LWGY乙酸涡轮流量计的产品特点：

·高度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得 到极高的度，在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适于量计量及与计算机连接，无零点漂移，抗干扰能力强；
·可获得很高的频率信号（3~4kHz），信号分辨力强；
·范围度宽，中大口径可达1:20，小口径为1:10；
·结构紧凑轻巧，安装维护方便，流通能力大；
·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
·型传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下 型、混砂型等；
·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

2．2  基本参数与技术性能
(1) 乙酸涡轮流量计基本参数：见表（一）
表（一）

乙酸涡轮流量计产品型号与标记						说           明
	RZ-LWGY□	□□□	□	□	□
类  型	RZ-LWGY					基本型，+12V供电，脉冲输出，高电平≥8V 低电平≤0.8V
	RZ-LWGYA					4～20mA两线制电流输出，远传変送型
	RZ-LWGYB					电池供电现场显示型
	RZ-LWGYC					现场显示/4～20mA 两线制电流输出
公  称  通  径		4				4mm，普通涡轮流量范围0.04～0.25m3/h 宽量程涡轮为0.04～0.4m3/h
		6				6mm，普通涡轮流量范围0.1～0.6m3/h 宽量程涡轮为0.06～0.6m3/h
		10				10mm，普通涡轮流量范围0.2～1.2m3/h 宽量程涡轮为0.15～1.5m3/h
		15				15mm，普通涡轮流量范围0.6～6m3/h 宽量程涡轮为0.4～8m3/h
		20				20mm   普通涡轮流量范围0.8~8 m3/h
		25				25mm，普通涡轮流量范围1～10m3/h 宽量程涡轮为0.5～10m3/h
		40				40mm，普通涡轮流量范围2～20m3/h 宽量程涡轮为1～20m3/h
		50				50mm，普通涡轮流量范围4～40m3/h 宽量程涡轮为2～40m3/h
		80				80mm，普通涡轮流量范围10～100m3/h 宽量程涡轮为5～100m3/h
		100				100mm，普通涡轮流量范围20～200m3/h 宽量程涡轮为10～200m3/h
		150				150mm，普通涡轮流量范围30～300m3/h 宽量程涡轮为15～300m3/h
		200				200mm，普通涡轮流量范围80～800m3/h 宽量程涡轮为40～800m3/h
防  爆						无标记，为非防爆型
			B			防爆型
精度  等级				A		精度0.5级
				B		精度1级
涡 轮  类 型					A	宽量程涡轮
					B	普通涡轮

DN4—DN40口径的传感器为螺纹连接，大工作压力为6.3Mpa；
DN50—DN200口径的传感器为法兰连接, 大工作压力为2.5Mpa；
DN4—DN10口径的传感器带有前后直管段、过滤器。
DN15以上口径的传感器我公司可配套前后直管段。
DN25－DN40口径的传感器也可制作成法兰连接，但需在订货时说明。

(2) 介质温度：-20～＋120℃。
(3) 环境温度：-20～＋55℃。
(4) 供电电源：电压：12V±10%, 电流：≤10mA。
(5) 输出电压幅值：高电平≥8V，低电平≤0.8V。

(6) 传输距离：传感器至显示仪表的距离可达1000m。

	公称通径（mm）	L(mm)	H(mm)	G	L¢ (mm)	D(mm)	d(mm)	孔数
RZ-LWGY-4	4	295	145	G1/2	195
RZ-LWGY-6	6	330	145	G1/2	230
RZ-LWGY-10	10	450	165	G1/2	350
RZ-LWGY-15	15	75	173	G1
RZ-LWGY-25	25	100	180	G5/4
RZ-LWGY-40	40	140	178	G2
RZ-LWGY-50	50	150	252			Ф125	Ф18	4
RZ-LWGY-80	80	200	287			Ф160	Ф18	8
RZ-LWGY-100	100	220	322			Ф180	Ф18	8
RZ-LWGY-150	150	300	367			Ф250	Ф25	8
RZ-LWGY-200	200	360	415			Ф295	Ф23	12

注意：

•


• 传感器可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。

• 传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。

• 为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。

• 传感器露天安装时，请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。

• 当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。

• 用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。

2．3．2  使用和调整

• 乙酸涡轮流量计在使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

• 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门，严禁传感器处于无液体状态时受到高速流体的冲击。

• 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

• 传感器不用时，应清洗内部液体，且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。

• 配用时的过滤器应定期清洗，不用时，应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

• 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

• 在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。
