ABB低压电容器,CLMD43/30KVAR 400V 50Hz
ABB低压电抗器65100010 CLMD43/30KVAR 400V 50Hz
型号： CLMD1-AJ2C8P0110000~1000
型号： MPM4B1-3C12P700
CLMD 的构造
CLMD 电容器采用经过金属化处理的聚丙薄膜作为电介质
卷绕而成。这些干性绕组带有一种次序分断装置，它可以确
保每一个元件在寿命终期能够可靠地、有选择地与电路分断开。
为了确保电容器具有良好的电气特性，元件是经过真空处理
过。每个绕组置于塑料外壳之中并使用热固树脂材料填充，
以获得良好的密封效果。
元件是置于一个铁皮箱中的，并且采用特定的连接方式，在
相应电压和频率下提供单相或三相功率。
铁皮箱中填满了惰性防火的无机颗粒，目的是为了吸收产生
的能量，以及熄灭掉元件在寿命终期可能出现的火苗。而且
CLMD 带有热平衡装置，可以有效地散热。
让功率因数修正更具可靠性
的内置金属化薄膜
ABB 完全一体化的流程开发出了 ABB 独有的高性能薄
膜。所有使用了它的 ABB 低压电容器具有以下优点：
■ 不易破损
■ 优越的峰值电流处理能力
■ 具有高度稳定性电容
■ 佳的自我治疗设计
■ 长久的使用寿命
ABB低压电容器,CLMD43/30KVAR 400V 50Hz
低压电容器 CLMD
低压干式电容器，用于修正功率因数，改善电网质量
通过为电网提供容性无功功率，ABB低压电容器能够极大改善电网质量，节约电费，其主要表现为：
降低或避免电力部门对低功率因数的罚款
降低电缆和变压器的功率损耗
提高线路的电力传输能力
提高可用变压器容量
提高长距离输电电压的稳定性

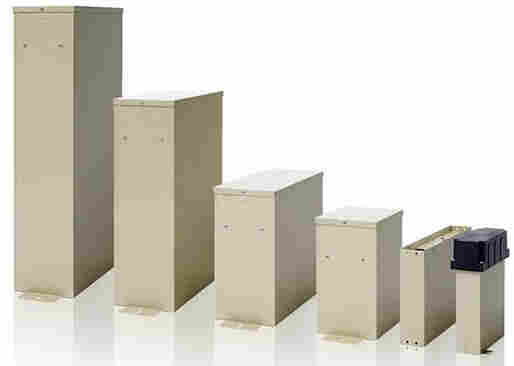

CLMD电容器系列包括以下几个型号：CLMD13, CLMD33S, CLMD43, CLMD53, CLMD63, CLMD83, CLMD03, 以及模块CLMD03 (PMOD03) 。
PMOD03是一个紧凑的，事先布好线的模块，集电容器、接触器、熔断器以及放电电阻等为一体，PMOD03的存在尤其使得电容组的变得简单，有效地降低了成本。
使用场合低压CLMD电容器单元适用于工业和商业场合
为何选择ABB?CLMD干式低压电容器，为客户提供了的可靠性，灵活性和安全性，因为:干式设计
独有的多重保护功能
ABB自制的金属化膜，确保其的介电特性
耐用的外壳设计
长的使用寿命
高的可靠性
完整的产品系列
重量轻，便于安装
符合国际标准，获得CE环保
非常低的内部损耗
主要性能数据
CLMD13-33S-43-53-63-83系列
内部接线：3相（可供单相）
电压范围：220 V ~1000 V
净输出功率：大130 kvar
电抗器：可与电抗器连接
放电电阻：1分钟内降至50V以下
保护等级：IP42 (IP52可选)
外壳：镀锌钢板
安装：户内
大环境温度：+55°C
小环境温度：-25°C
损耗：<0.5 Watt/kvar 额定电压 380 V 及以上
电容允差：0% + 10%
海拔高度：1000m及以下
CLMD03 功率模块：
连接：3相
电压范围：400 V / 415 V , 50Hz
380 V /480 V , 60Hz
经输出功率：25 或者 50kvar
放电电阻：含放电电阻，1分钟内将至50V以下
防护等级：IP00
外壳：铝
安装环境：户内
大环境温度：Class D IEC60831:
1年内平均高温度: 35°C
24小时内平均高温度: 45°C
高温度: 55°C
低环境温度：-25°C
电容器损耗：<0.5 Watt/kvar (含放电电阻损耗)
电容允差：0% + 10%
海拔高度：Up to 1000 m
