使用注意事项：toyooki EHD3A系列流量控制阀
特点
1. 便于进行双速控制、防震控制。
2. 速度、防震控制可通过数字设置器轻松完成，再现性好。
3. 数字设置器可随意拆装，可在手头边观察传动机构边进行调整。
4. 可选择入口节流、出口节流和入口 / 出口节流。
5. 与传统的 025 式、03 式电磁切换阀具有安装兼容性。
使用例
1. 搬运台的双速、防震控制
2. 油缸反转的防震控制
3. 单动油缸的防震控制
4. 远程、比例控制
布线注意事项
请使用 0.75mm2 以上的电源线。
2. 请以小于 0.8N-m 的紧固扭矩将端子台螺丝拧紧。另外，为了防止未进行布线的螺丝脱落，请务必将其拧紧后再使用。
3. 电源接线错误会造成内部控制回路损坏，因此在通电前请先确认布线正确。
4.
① +PT 端子是用于外部设置器的电压输出端子。请不要向该端子施加电压。
② 带设置器使用时，1Na、1Nb 端子与设置器的输出端相连接，因此请不要向 1Na、1Nb 端子施加电压。
4. 在没有设置器的情况下，作为电流控制阀使用时，请避免同时输入 SOLa 和 SOLb 信号。另外，使用关闭一个螺线管的同时打开另一个螺线管的方法时，请在两者之间设置 0.1 秒以上的时间差。
带设置器时，即使不设置时间差也可进行灵活的防震控制。
5. 设计时已充分考虑了震动、电气噪音、防水等耐环境性能，但需要在安装到车辆等特别苛酷的条件下使用时，敬请垂询。
本机器的正常工作电源电压范围如下。通电前请务必先确认。
6.请不要在本机器内部放置金属物体。

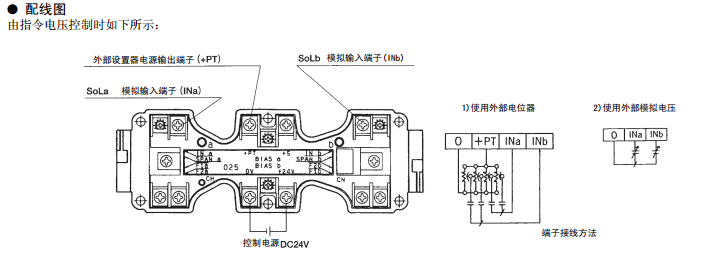

配线图
注意事项
该阀使用精密电子部件，因此请注意以下几点：
1. 请不要将阀当成踏板在上面蹬踏。
2. 请不要将阀、设置器摔落或施加大的冲击。
3. 请不要拉着设置器的接线将阀提起。
4. 使用时，请务必用螺丝将放大器和设置器的盖子拧紧。
1. 请不要直接向该阀的放大器和设置器喷洒有机溶剂 （乙醚、信纳水等）。喷涂时请务必将放大器和设置器遮好。
2. 请使用与 ISO VG32 ～ 56 相当的液压工作油。使用运动粘度为 15 ～ 300mm2/S 的工作油。
3. 为了得到稳定的特性，请保持螺线管内部处于油浸状态。因此，请将 R 端口管道完全浸在油中，或在 R 端口设置单向阀以防止空气混入 R 端口。
