产品描述
4WS（E）2EM10-5X / ...
4WS（E）2EM10-5X型阀是电动操作的2级方向伺服阀。它们主要用来控制位置，力量和速度。
这些阀由套筒（第二级）中的机电转换器（力矩电机）（1），液压放大器（原理：喷嘴挡板）（2）和控制阀芯（3）力矩电机通过机械反馈。
4WSE2ED10-5X / ...
对于复位弹簧的机械控制，此类阀门还配有电动阀芯位置检测和控制。控制阀芯位置由感应位置传感器（11）确定。集成控制电子装置（10）将位置传感器信号与命令值进行比较。任何可能的控制偏差都被电放大并作为控制信号馈送到转矩电动机。由于在小信号范围内的电子控制器放大，通过额外的电反馈，实现比纯机械式更高的动态值。也可以使用机械反馈，以确保在电压供应失效的情况下，阀芯位于零位范围内。
该阀仅适用于集成控制电子元件。阀门零点可以通过一个可从外部访问的电位器进行调整。
外部控制电子元件，型号4WS2EM10-5X / ...（单独订购）
外部控制电子元件（伺服放大器）用于启动阀门，放大模拟输入信号（指令值），以便通过输出信号以流量控制的方式启动伺服阀。
集成控制电子元件，型号4WSE2EM10-5X / ...和4WSE2ED10-5X /
为了放大模拟输入信号，已经集成了调节到该阀类型的特殊控制电子元件（10）。它们连接在力矩电机的盖帽上。阀门零点可以通过一个可从外部访问的电位器进行调整。
BOSCH力士乐REXROTH方向伺服阀特征描述

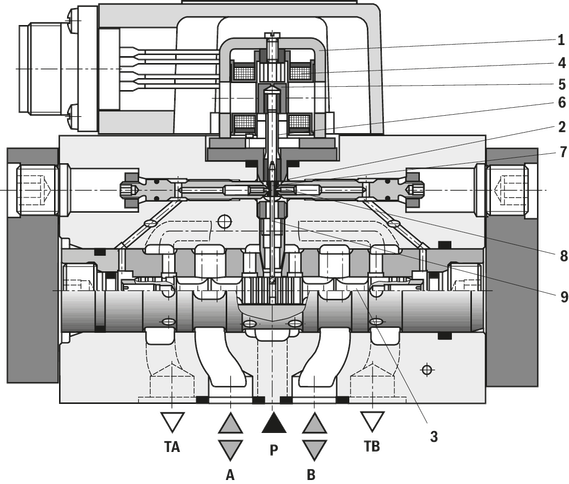

博士伺服阀规格图
转矩电机的线圈（4）处的电输入信号通过作用在电枢（5）上的永磁体产生力，并且与转矩管（6）相连接产生转矩。这使得通过螺栓连接到扭矩管（6）的挡板（7）从两个控制喷嘴（8）之间的中心位置移动，并且在控制阀芯。该压力差导致控制阀芯改变其位置，这导致压力端口连接到一个致动器端口，同时另一个致动器端口连接到返回流动端口。
控制阀芯通过弯曲弹簧（机械反馈）（9）连接到挡板或力矩电机。改变控制阀芯的位置，直到弯曲弹簧的反馈扭矩和扭矩电机的电磁扭矩平衡，喷嘴挡板系统的压差变为零。
控制阀芯的行程以及伺服阀的流量与电气输入信号成比例地控制。必须注意的是，流量取决于阀门压降。
