RYS-KJ90-F32矿用本安型分站
RYS-KJ90-F32矿用本安型分站购买价格怎么使用生产厂家
RYS-KJ90-F32矿用本安型分站购买价格怎么使用生产厂家
RYS-KJ90-F32矿用本安型分站购买价格怎么使用生产厂家
产品编号：RYS720334
1. 产品特点
RYS-KJ90-F32矿用本安型分站是一种以基于ARM内核的32位嵌入式微控制器为核心的嵌入式控制设备，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态、读卡器等下级智能设备等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
2. 主要用途及适用范围
1) 主要用途
a) 采集各传感器的实测参数，设备运行状况、开停状态；
b) 通过工业以太网快速向地面的系统中心站传送巡检参数；
c) 执行地面中心站发往井下的各种控制命令；
d) 对异常状况进行断电控制。
2) 适用范围
a) 煤矿井下所有存在瓦斯和煤尘爆炸危险的场所；
b) 煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。
? 主要技术指标
1. 供电电源
1) 工作电压：9.0 V～25.0 V DC；
2) 工作电流：≤470 mA。
2. 信号制式
1) 模拟量
a) 频率型信号：200 Hz～1000 Hz。
b) 电流型信号：1 mA～5mA。
2) 开关量
a) 电流型信号：1 mA/5 mA。
b) 电流型信号：4 mA/20 mA。
3) 控制量
电平型信号：输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V。
4) 累计量
输入高电平时应不小于3 V（输入电流为2 mA时），输入低电平时不大于0.5 V，其正、负脉冲宽度不应小于0.3 s，正、负脉冲的转换时间不大于5 ms。
3. 传输性能
1) 以太网传输(可选)
a) 端口数量：1个；
b) 传输方式：以太网；
c) 信号工作电压峰峰值：≤10V；
d) 信号工作电流峰峰值：≤150mA；
e) 大传输距离：100m。
2) RS485传输
a) 端口数量：2个；
b) 传输方式：RS485；
c) 传输速率：2400 bps；
d) 信号工作电压峰峰值：≤15V；
e) 信号工作电流峰峰值：≤150mA。
3) 大传输距离
a) 分站与网络交换机：≥5km；
b) 分站与数据接口：≥10km；
c) 分站与下级智能设备：≥2km。
4. 大监控容量
分站的大监控容量信息见表1

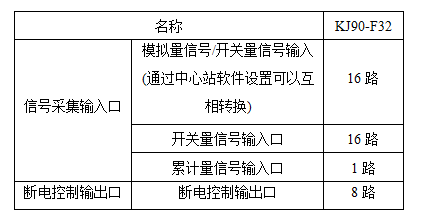

表1 分站的大监控容量信息表
? 尺寸、重量及外壳材质
1. 尺 寸：465mm×353mm×105mm；
2. 重 量：≤6kg；
3. 外壳材质：双抗ABS。
