压力传感器(Pressure Transducer)是能感受压力信号,并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。
压力传感器通常由压力敏感元件和信号处理单元组成。
按不同的测试压力类型,压力传感器可分为表压传感器、差压传感器和绝压传感器。

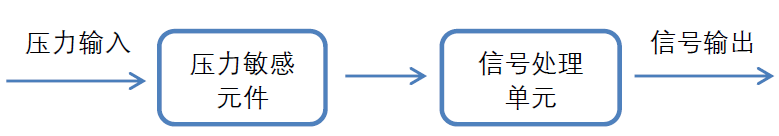

压力传感器结构原理图如下:
-摘自JJG860-2015 压力传感器(静态) Pressure Transducer (Static) 规程
压力变送器(Pressure Transmitter)是一种将压力变量转化为可传送的标准化输出信号的仪表,而且其输出信号与压力变量之间有一定连续函数关系(通常为线性函数)。主要用于工业过程压力参数的测量和控制,压差变送器常用于流量的测量。
压力变送器有电动和气动两大类。电动的标准化输出信号主要为0mA~10mA和0mA~10mA(或1V~5V)的直流电信号。气动的标准化输出信号主要为20kPa~100kPa的气体压力。不排除具有特殊规定的其他标准化输出信号。

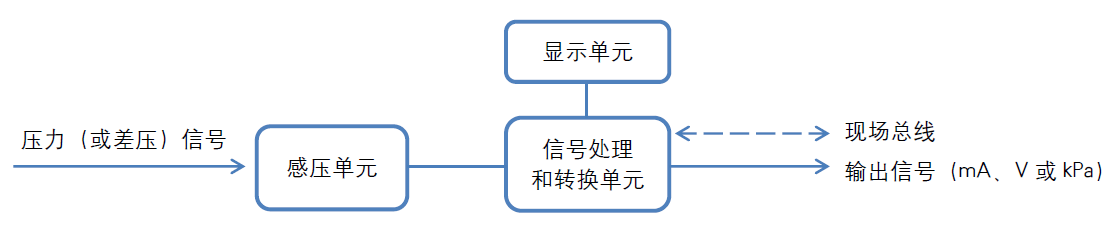

压力变送器通常有两部分组成:感压单元、信号处理和转化单元。有些变送器增加了显示单元,有些还具有现场总线功能。压力变送器的结构原理图如下:
压力变送器按原理可分为电容式、谐振式、压阻式、力(力矩)平衡式、电感式和应变式等。
-摘自JJB882-2004 压力变送器规程
