使用稳压管、可变电阻等一般二极管以外的过电压保
护回路的场合，因为有与保护元件及额定电压有关的
残留电压，请留意控制器侧的过电压保护。
二极管的场合，残留电压约 1V。

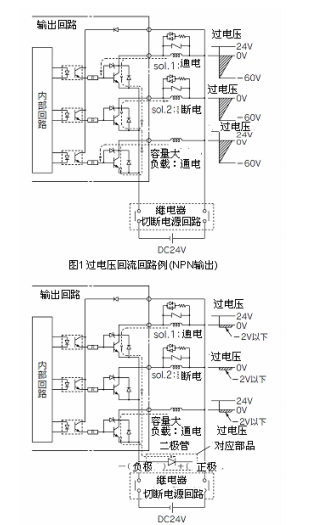

⑤关于过电压的 ⑤关于过电压的回流
无极性型的电磁阀在异常停止等负载供给电源紧急切
断时，从容量(消耗电力)大的一侧会发生过电压的回流
现象。在非通电状态下电磁阀也可以切换。(图 1)
设置负载供给电源的切断回路时，请使用带极性的电磁
阀(带逆接防止二极管)或者在負荷元件的 COM 侧和输
出元件的 COM 侧之间设置吸收过电压的二极管。(图
2)
⑥低温下使用
各系列阀的规格中未指示的场合，能使用到-10℃。但
要采取措施，防止冷凝水及水分的固化和冻结。
⑦用于吹气的场合 ⑦用于吹气的场合
电磁阀用于吹气场合时请使使用外部先导式。
请注意当内部先导、外部先导在同一集装板内使用时，
吹气有可能导致压力下降、对内部先导阀造成影响。
给外部先导口供给已规定压力范围的压缩空气，使用
双电控型在进行吹气时，吹气时请保持通电。
⑧安装形式安装形式自由。
