图尔克值多圈编码器测量原理
同步法兰，Ø 58 mm
■ 轴, Ø 6 mm x 10 mm
■ 光学测量原理
■ 不锈钢轴
■ IP67
■ -40…+80℃
■ 大 3000 rev/min
■ PROFIBUS
■ 带可拆卸端子耦合器接线盒 3 x M12接插件
■ 值单圈，大分辨率可至65536（默认8192）
■ 值多圈，分辨率4096
RM-29S6S-9A28B-R3M12
型号 RM-29S6S-9A28B-R3M12
货号 1544417
测量原理 光电式
大 3000 rpm
转动惯量 4 x10-6 kgm2
起始扭矩 0.01 Nm
工作温度 -40…+80 °C
工作电压 10…30 VDC
空载电流 I0 ð 120 mA
输出性能 总线, PROFIBUS
输出类型 多圈值型
单圈/分辨率 16 Bit
大分辨率 12 Bit
单圈可选

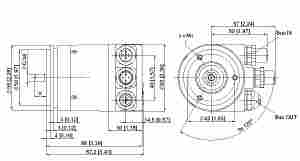

设计 轴型
法兰类型 同步法兰
法兰直径 58 mm
轴型 轴
轴径D 6 mm
轴长X 10 mm
轴材质 不锈钢型
外壳材料 镀锌膜
电气连接 总线连接
3个M12接插件
轴轴向负载能力 40 N
轴径向负载能力 80 N
抗震动性(EN 60068-2-6) 100 m/s², 55…2000 Hz
抗冲击性(EN 60068-2-27) 2500 m/s², 6 ms
防护等级 ( 外壳 ) IP67
防护等级 ( 轴型 / 轴套) IP67
选型应注意三方面的参数：
1、械安装尺寸：包括定位止口，轴径，安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2、分辨率：即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
3、电气接口：编码器输出方式常见有推拉输出(F型HTL格式)，电压输出(E)，集电极开路(C，常见C为NPN型管输出，C2为PNP型管输出)，长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。
