LB-70C自动烟尘烟气测试仪是执行企业标准Q/02GA005-2008，《LB-70C型自动烟尘烟气测试仪》。依据规程JJG680-2007《烟尘采样器规程》JJG968-2002《烟气分析仪规程》，吸取国内外同类仪器之优点，由我公司研发人员精心研制的新一代智能型烟尘烟气测试仪，该机技术性能指标符合颁布的烟尘烟气采样仪的有关规定，实现烟尘、烟气同机采样及检测，大大缩短现场工作时间。适用于各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放量的测定和各种锅炉、工业炉窑的SO2、NO、NO2、CO、CO2、H2S等有害气体的排放浓度、折算浓度和排放量的测定及各类脱硫设备效率的测定。
计量器具型式批准证书编号：2009E1106-37.
二、主要特点
1. 自动跟踪烟气流速等速采集烟尘
主机内集成差压、微压传感器、微处理器、直流滑片泵，基于皮托管平行法等速采样原理，自动测量跟踪烟气流速等速采集烟尘。
2. 测量干、湿球温度，计算含湿量
主机内集成温度传感器、压力传感器。能测量计算包括动压、静压、全压、烟气流速、干、湿球温度、含湿量、烟气排放量等在内的所有参数。
3. 贴片成型工艺，体积小巧，故障率低
选用进口贴片器件，可靠性高，故障率极低，仪器体积大大减小，携带方便。
4. 模块化结构设计，传感器更换简捷方便
电化学传感器随同线路板一起设计，用户升级、更换简捷方便。
5. 十万组采样数据自动选择存储
自动选择存储监测数据，供查询、打印，信息量大。
6. 参数自动记忆
自动记忆上次输入的监测目标工况参数，下次开机自动采用。
7. 显示操作直观明了

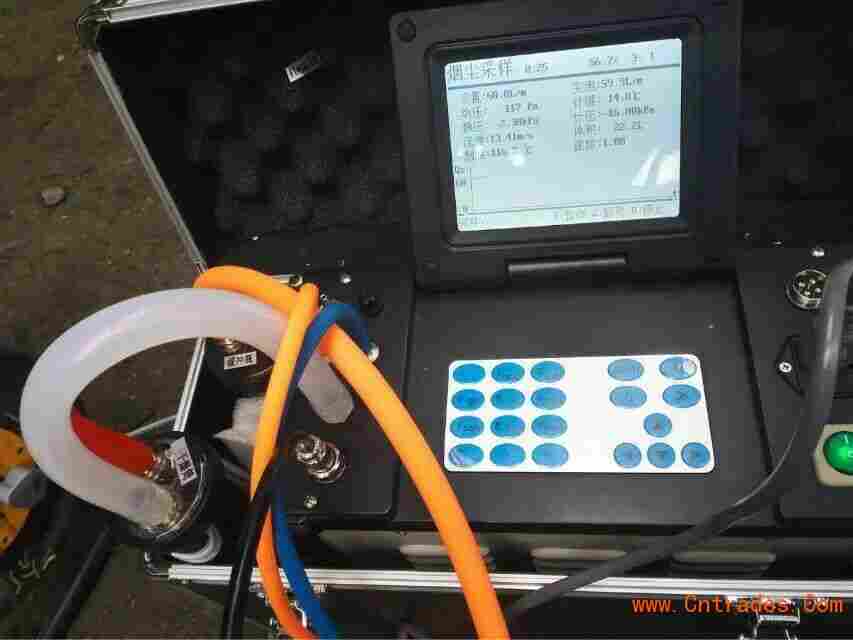

320×240点阵STN型液晶显示，自动背光照明。中文菜单显示人机对话方式，图文并茂，简单明了。用户可以凭借仪器丰富的在线操作提示，直接操作。液晶屏幕可前后0~180度自由旋转、左右0~360度自由旋转。
8. 参数软件
通过键盘即可对仪器测量的各项参数进行。
9. 防尘倒吸功能
烟尘采样过程中，如果烟道负压较大，或取样孔开孔位置在水平烟道顶部时采样结束后滤筒中采集的烟尘易被倒吸出来，造成数据严重偏差。该仪器有特殊的功能来防止倒吸发生。
10. 可选打印项功能
烟尘烟气监测数据繁多，不同顾客不同测试目的对数据要求各异，该机具备选择打印项功能，顾客可以根据需求来选择要打印的数据。
11. 用户密码保护
进行参数校正时您必须输入密码，以保证仪器内存数据安全。
12. 可进行油烟采样
选配油烟取样管后，可满足GB18483-2001《饮食业油烟排放标准》中对油烟进行采样的要求。
三、技术参数:
烟尘部分技术指标 | |||
主要参数 | 参数范围 | 分辨率 | 准确度 |
采样流量 | (5～80)L/min可扩展 | 0.1L/min | ≤±2.5% |
流量稳定性 | ≤±2.0%（电压波动±20%，阻力在3~6Kpa内变化） | ||
烟气动压 | (0～2000) Pa | 1 Pa | ≤±1.5% |
烟气静压及全压 | (-30～+30)kPa | 0.01 kPa | ≤±4.0 % |
流量计前压力 | (-40～0)kPa | 0.01 kPa | ≤±2.5 % |
流量计前温度 | (-30～150)℃ | 0.1℃ | ≤±1.5℃ |
烟气温度 | (0～500)℃可扩展 | 1℃ | ≤±3.0℃ |
干、湿球温度 | (0～100)℃ | 0.1℃ | ≤±1.5% |
含湿量 | (0～60)% | 0.1% | ≤±1.5% |
大气压 | (70～130)kPa | 0.1kPa | ≤±2.5% |
等速吸引流速 | (1～45)m/s | 0.1m/s | ≤±4.0% |
大采样体积 | 999999.9L | 0.1L | ≤±2.5% |
空气过剩系数 | 0～99.99 | 0.01 | ≤±2.5% |
存储能力 | 一万组 | ||
等速跟踪响应时间 | ≤4s | ||
采样泵负载能力 | 阻力为20kPa时，流量≥50L/min | ||
一、颗粒物等速采样原理：将采样管由采样孔放入烟道中，将采样嘴置于测点上，正对气流方向，按等速采样要求抽取一定量的含尘气体，根据滤膜捕集到的烟尘重量以及抽取的气体体积，计算颗粒物的排放浓度及排放量。
LB-70C型自动烟尘烟气采样器的微处理器测控系统根据各种传感器检测到的静压、动压、温度及含湿量等参数，计算出烟气流速、等速跟踪流量，测控系统将该流量与流量传感器检测到的流量相比较，计算出相应的控制信号，控制电路调整抽气泵的抽气能力，使实际采样流量与计算的采样标准流量相等；同时微处理器用检测到的流量计前温度和压力自动将实际采样体积换算为标况采样体积。
二、含湿量测量原理：LB-70C型自动烟尘烟气采样器的微处理器控制传感器测量、采集湿球、干球表面温度以及通过湿球表面的压力及排气静压，结合输入的大气压，同时根据湿球表面温度自动查出该温度下的饱和水蒸气压力--Pbv，根据公式计算出烟气含湿量。
三、含氧量测量原理：将采样管放入烟道中，抽取含有O2 的烟气，使之通过O2电化学传感器，检测出O2的瞬时浓度，同时根据检测到的O2浓度，换算出空气过剩系数α。
四、SO2、NO、NO2、CO、H2S、CO2瞬时浓度及排放量测量原理：将采样管放入烟道中，抽取含有SO2、NO、NO2、CO的烟气，进行除尘、脱水处理后再通过SO2、NO电化学传感器，分别发生如下反应：
SO2+2H2O —> SO42- + 4H++2e-
NO +2H2O —> NO3- + 4H++3e-
NO2+ H2O —> NO3- + 2H++2e-
