万福乐MANDFLUH直动式电磁阀/滑阀构造
电磁操作的滑阀
法兰构造

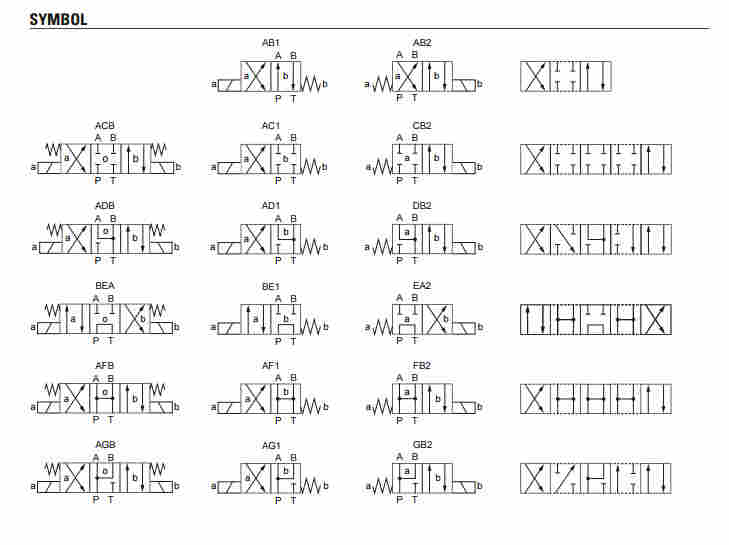

4/3路，弹簧居中位置
带弹簧复位的4/2方式
Qmax = 80 l / min
pmax = 350 bar
NG6
ISO 4401-03
应用
滑阀主要用于控制运动方向
并停止液压缸和马达。的方向
运动取决于线轴的位置及其符号。
开关性能限制和阀门泄漏必须是
在设计系统时考虑到。电磁操作
滑阀适用于机床和搬运系统
任何一种。
描述
直动式电磁阀，带5个腔室中的4个连接
设计。电磁阀断电时，阀芯保持在位置
通过弹簧（4/3）的中心位置，或切换回偏移
位置（4/2）。的阀芯配合，低泄漏，使用寿命长。
阀芯由硬质钢制成，阀体采用液压
铸钢。宽范围的标准和特殊电压。
电气规格
保护等级连接执行D：IP65
连接执行J：IP66
连接执行G：IP67和IP69K
相对占空比100％DF
开关频率15'000 / h
使用寿命107
（开关周期数，
简单规格图
理论上）
电压容差±10％，相对于标称电压
标准名义
功率
12 VDC，24VDC，115 VAC，230 VAC
AC = 50至60 Hz，整流器集成在
连接器插座
注意！其他电气规格参见数据表1.1-181
WDMFA06 - .. / L8
www.wandfluh.com插图不具约束力数据可能变更3/4版本：16 27 1.2-60E
液压规格
工作压力pmax = 350巴
油箱压力pTmax = 200 bar
大体积流量Qmax = 80 l / min，见特性
泄漏量流量见特性
流体矿物油，其他流体应要求
粘度范围12 mm2
/ s ... 320 mm2
/秒
温度范围
流体
-20 ... + 70°C
污染
效率
20/18/14课
过滤要求过滤等级ß10 ... 16≥75，
见数据表1.0-50
