新品FESTO费斯托丝杆式电缸 ELGC-BS-K系列

性能一览

齿形带式电缸丝杆式电缸坐标系统

• 大速度 10 m/s

• 大加速度 50 m/s2

• 高重复精度 ±0.08 mm

• 大行程 8500 mm (按要求提供更长行程)

• 电机安装灵活

• 大速度 2 m/s

• 大加速度 20 m/s2

• 高重复精度 ±0.003 mm

• 大行程 3000 mm

产品型号

• 齿形带式、丝杆式电缸 ELGC 和小型滑台式电缸 EGSC 构成了一个

尺寸灵活的模块化系统，用于空间紧凑的自动化应用

• 通用平台架构，该系列产品采用了统一接口设计。无需使用任何连

接板，可实现多种系统

• 高性能驱动和导轨元件，确保使用寿命长，保证负载能力和可靠性

• 一致、通用的附件范围减少了仓储成本和设计难度用于使用连接板安装轴/轴

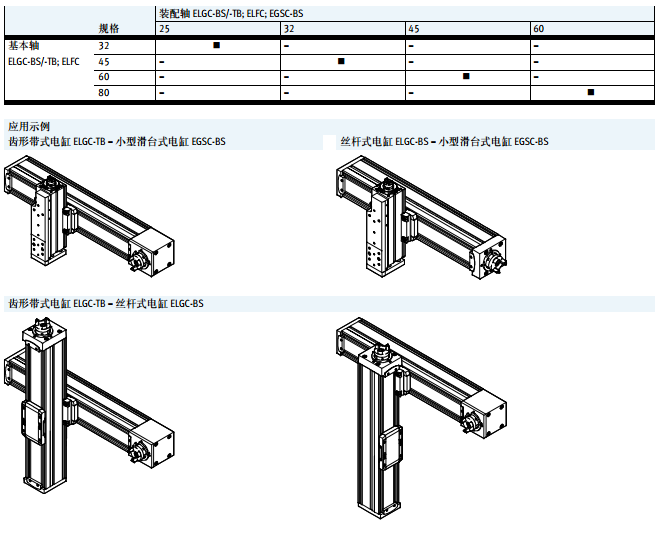

• 安装选项：基本轴与相同规格或小一规格的装配轴的组合

• 用平行组件装配电机时，会有外廓凸出造成干扰。

对于此，连接板

定位销/套

ZBS/ZBH

用于定位滑块上的负载和附件 31

2 连接组件

EHAA-D-L2

• 用连接板安装轴/轴

• 安装选项：基本轴与相同规格或小一规格的装配轴 ( 页码 7)

• 用平行组件装配电机时，会有外廓凸出造成干扰。对于此，连接板需要高

度补偿。

(CAD 相关数据  www.festo.com)

3 型材安装件

EAHF-L2-…-P-D…

• 不用连接板安装轴/轴

• 安装选项：基本轴与小一规格的装配轴 ( 页码 6)

4 直角安装件

EHAA-D-L2-…-AP

用于将小一规格的垂直轴（装配轴）安装到基本轴上，基本轴滑块需面朝上

安装( 页码 8)

5 夹紧元件

EADT-S-L5-32

加固防尘带的工具 31

6 传感器支架

EAPM-L2-SH

用于将接近开关安装到轴上。只能用传感器支架安装接近开关 30

7 接近开关

SMT-8M

磁感式接近开关，用于 T 型槽 30

8 型材安装件

EAHF-L2-…-P

放置在型材侧面用于安装轴。用中心钻孔可将型材安装件固定到安装面上 26

9 型材安装件

EAHF-L2-…-P-S

放置在型材侧面用于安装轴 25

aJ 电机

EMME-AS, EMMS-ST, EMMB-AS

与电缸匹配的电机，带或不带制动 23

aA 轴向组件

EAMM-A

用于轴向电机安装 23

aB 平行组件

EAMM-U

用于平行电机安装
