电站锅炉/天燃气/石油/原油/自然水长距离管道泄漏监测系统
一、介绍
由于自然和人为的因素经常会导致油料在管道运输途中的损耗,这些损耗给*与企业造成了巨大的经济损失,并给人们的生活环境带来了严重的污染。天燃气/石油/原油/自然水长距离管道泄漏监测系统是采用分布式光纤声波传感技术、点式光纤声波传感器与分布式光纤温度传感技术两者结合通过对流体流量,压力，管道应变、管道温度等参数跟踪测量,采集数据,利用模式识别技术及统计分析方法,计算泄漏概率,自动检测泄漏位置并提供报警.
二、技术说明
1、分布式光纤声波/振动传感测漏技术

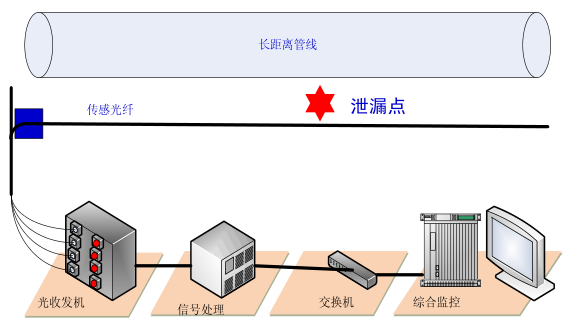

（1）系统组成及性能指标：
泄漏点管道发出声波信号，作用于该点光缆，声波作用于光缆引起光信号调制，通过解调信号处理得到声波信号，经模式识别算法判断泄漏点特征，通过光脉冲定位泄漏点位置。
（2）工作原理：分布式光纤声波传感技术利用高相干光在光纤中传输引起的瑞利散射光干涉对声波/ 振动特征敏感的原理特点，实现声波或振动检测。
（3）特点
连续分布式监测
光纤即为传感器
可对声音进行还原
传感端无源本安
（4）参数
测量距离 50km
定位精度 ≤20m
采用间隔 0.5m
测量时间 1s
测量通道 4通道（可定制）
震动信号带宽 ＜5kHz
光纤接口 FC/APC
2、分布式光纤温度传感测漏技术
（1）系统组成及性能指标：
利用光纤中布里渊散射与温度敏感的原理解算光纤中任意一点的温度变化可进行分布式温度传感，将普通光缆布设在管道沿线，可测量温度引起的管道异常，对爆管或火灾发生进行预警，该系统可以分布式声波复合使用。
（2）工作原理：利用光纤中任意点受激布里渊频移与该处应变的比例关系，通过受激布里渊光时域反射原理进行应变量解算和定位。已形成知识产权产品，性能达到国际*水平。
（3）特点：
连续分布式监测
光纤即为传感器
空间分辨率高
传感端无源本安
3、准分布式光纤声波传感器测漏技术

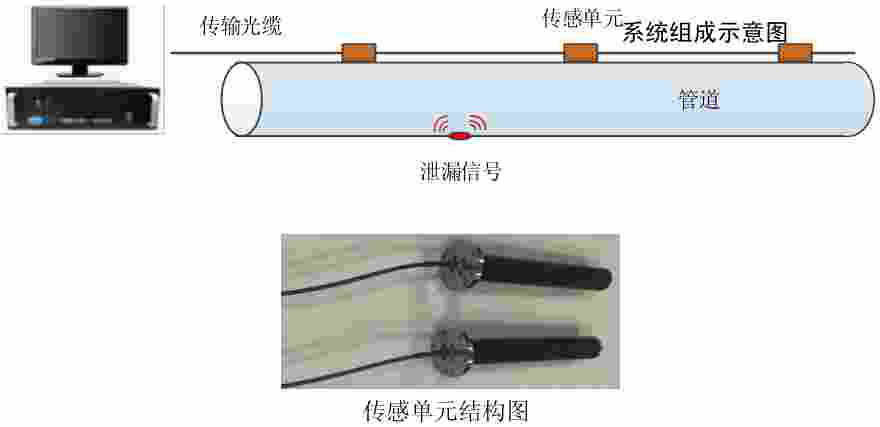

系统组成 ：将光纤声波传感（光纤水听器）间隔一定距离布置在管道表面，用声波定位法测量两传感器之间的泄漏点。该方法适合与管道沿线无法铺设光缆的老旧管道。

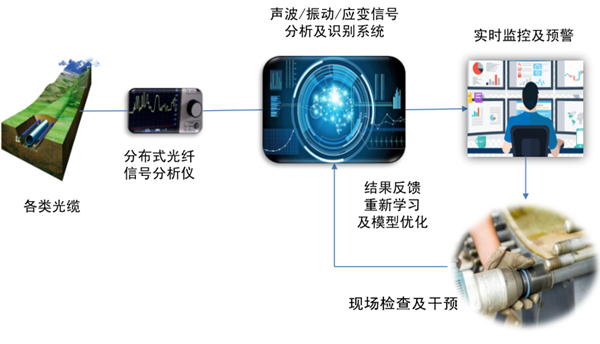

三、监测平台说明
电站锅炉/天燃气/石油/原油/自然水长距离管道泄漏监测系统软件分析平台；管道安全监测和分析软件主要功能模块包括：
基于 GIS 的管道、监测点信息展示、查询模块，可进行多站点采集数据的对比展示与查询；（含用户所提供 GIS 数据的处理，或所提供 GIS 数据 WebService 服务的对接入软件分析平台）
基于大数据分析及机器学的管道漏水分析及报警模块；
排气阀漏水、漏油、漏气及异常监测模块；
建立漏点事件库；
压力瞬变监测及管道风险评估模块；
现场监测设备管理模块。
四、以输水PCCP管道为例，管道断丝安全监测、压力监测、管道沉降监测参考标准
(1) 《*一、二等水准测量规范》（GB12897－2006）；
(2) 《工程测量规范》(GB50026-2007)；
(3) 《土石坝安全监测技术规范》（SL551-2012）；
(4) 《混凝土坝安全监测技术规范》（SL601-2013）；
(5) 《水运工程施工测量规范》（JTS131-2012）；
(6) 《水工隧洞安全监测技术规范》SL 764-2018
(7) 《土石坝安全监测技术规范》（SL551-2012）；
(8) 《土石坝安全监测资料整编规范》（DL/T 5256-2010）；
(9) 《水利水电工程施工测量规范》（DL/T5173-2003）；
(10) 《城镇给水厂附属建筑和附属设备设计标准》（CJJ41-91）
系统、设备的设计、制造、测试及安装应采用适合于该项目的相应质量标准，技术标准、试验规程以及在技术规格书中规定的任何其它标准。应参照下列标准和规范（不限于）的*版本（含修改部分）的要求执行。如果几种规范和标准适用于同一种情况，则应遵循*为严格的规范。这些标准应
包括但不限于：
(1)GB7450 电子设备雷击保护导则
(2)DL/T578 水电厂自动化监控系统基本技术条件
(3)DL/T5065 水力发电厂自动化监控系统设计规定
(4)GB7260 不间断电源设备
(5)GB191 包装贮运标志
(6)JB/T5234 工业控制计算机系统验收大纲
(7)GB/T50063 电力装置电测量仪表装置设计规范
(8)DL/T620 交流电气装置的过电压保护和绝缘配合
(9)GB50150 电气装置安装工程电气设备交接试验标准
(10) DL/T595 电气设备预防性试验规程
(11) GB4205 控制电气设备的操作件标准运动方向
(12) GB156 额定电压
(13) GB762 电气设备额定电流
(14) GB998 低压电器基本试验方法
(15) GB4025 电工成套装置中的指示灯和按钮的颜色
(16) GB4728.1～4728.3 电气图用图形符号
(17) GB4884 绝缘导线的标记
(18) GB4942.2 低压电器外壳防护等级
(19) DL/T720 电力系统继电保护柜、屏通用技术条件
(20) GA/T75 安全防范工程程序与要求
(21) GB/T74 安全防范系统通用图形符号
(22) GB3453 数据通信基本型控制规程
(23) GB3454 数据终端（DTE）和数据电路终端设备（DCE 之间的接口定
义）
(24) IEEE802.3 网络技术标准
(25) GB6162 静态继电器及保护装置的电气干扰试验
(26) DL/T459 电力系统直流电源柜订货技术条件
(27) DL/T5120 小型电力工程直流系统设计规程
(28) GB6988.1～6988.7 电气制图
(29) GB7266 电力系统二次回路电气控制台基本尺寸
(30) GB7267 电力系统二次回路控制，保护屏及柜基本尺寸系列。
(31) JB5777.3 电力系统二次电路用控制及继电保护屏（柜、台）基本
试验方法
(32) GB7261 继电器及继电保护装置基本试验方法
(33) GB10231 继保继电器的结构型式与基本技术导则
(34) DL/T769 电力系统微机继电保护技术导则
(35) GB50987 水利工程设计防火规范
(36) SL/Z332 水利信息系统初步设计报告编制规定
(37) NB/T35003 水电工程水情自动测报系统技术规范
(38) SL517 水利水电工程通信设计技术规范
(39) DL/T5211 大坝安全监测自动化技术规范
(40) GB50057 建筑防雷设计规范
(41) GB50054 低压配电设计规范
(42) SL566 水利水电工程水文自动测报系统设计规范
(43) GB/T22482 水文情报预报规范
(44) SL276 水文基础设施建设及技术装备标准
(45) SL601 混凝土坝安全监测技术规范
(46) GB/T28181 安全防范视频监控联网系统信息传输、交换、控制技术
要求
(47) DL/5003 电力系统调度自动化设计技术规程
(48) GB50198 民用闭路监视电视系统工程技术规范
(49) GB50394 入侵报警系统工程设计规范
(50) GB50348 安全防范工程技术规范
(51) YD/T1051 通信局（站）电源系统技术要求
(52) YD/T1363.1 通信局（站）电源、空调及环境集中监控管理系统第
1 部分：系统
(53) YD/T1363.2 通信局（站）电源、空调及环境集中监控管理系统第
2 部分：互联
(54) YD/T1363.3 通信局（站）电源、空调及环境集中监控管理系统第
3 部分：前端
(55) YD/T1363.4 通信局（站）电源、空调及环境集中监控管理系统第
4 部分：测试
(56) YD/T1363.5 通信局（站）电源、空调及环境集中监控管理系统第
5 部分：门禁
(57) GB50179 河流流量测验规范
(58) SL219 水环境监测规范
(59) 水利信息化规划（金水工程 规划）（水利部发布）
(60) 电力、机械、水利等行业颁发的有关技术要求及规定
