WRN-624焊接固定螺纹锥形保护管热电偶—上海三能仪表有限公司 1.热电偶、热电阻、红外测温仪等测温系列产品; 2.指针、数显、智能温控系列；3.压力表、真空表、减压器、缓冲管、压力变送器等压力测量控制系列产品；4.电炉丝、加热管、加热带等升温电热系列产品；5.波纹管、温控箱等其他产品
如有需要，欢迎随时拨打我们的服务电话，我们将竭诚为您解决一切问题。相信我们的产品以及的服务一定会让您满意！
WRN- 621/WRN-631/WRE-621/WRE-630固定螺纹锥形保护管热电偶
固定螺纹锥形保护管热电偶参数：
WRN-624焊接固定螺纹锥形保护管热电偶—上海三能仪表有限公司 该热电偶为装配式热电偶的一种，保护管为固定螺纹锥形，螺纹规格是M33*2，保护管为不锈钢材质，，分度号为K E,长L（mm)225/250/300/350/400，对应的置深l（mm）
75/100/150/200/250.其原理同普通热电偶。
装配式热电偶概述:
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
测量范围及基本误差限 :
|
热电偶类别 |
代号 |
分度号 |
测量范围 |
基本误差限 |
|
镍铬－康铜 |
WRK |
E |
0－800℃ |
±0.75%t |
|
镍铬－镍硅 |
WRN |
K |
0－1300℃ |
±0.75%t |
|
铂铑13-铂 |
WRB |
R |
0-1600℃ |
±0.25%t |
|
铂铑10－铂 |
WRP |
S |
0－1600℃ |
±0.25%t |
|
铂铑30－铂铑6 |
WRR |
B |
0－1800℃ |
±0.25%t |
注：t为感温元件实测温度值（℃）
热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）

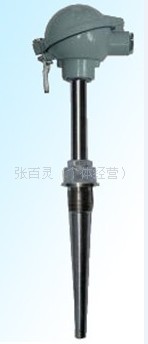

图片展示:
热电偶的正确使用：
正确使用热电偶不但可以准确得到温度的数值，保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。安装不正确，热导率和时间滞后等误差，它们是热电偶在使用中的主要误差。
1、安装不当引入的误差
如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍；热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性；热电偶冷端太靠近炉体使温度过100℃；热电偶的安装应尽可能避开强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差；热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。
2、绝缘变差而引入的误差
如热电偶绝缘了，保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。
3、热惰性引入的误差
由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。时间常数与传热系数成反比，与热电偶热端的直径、材料的密度及比热成正比，如要减小时间常数，除增加传热系数以外，有效的办法是尽量减小热端的尺寸。使用中，通常采用导热性能好的材料，管壁薄、内径小的保护套管。在较精密的温度测量中，使用无保护套管的裸丝热电偶，但热电偶容易损坏，应及时校正及更换。
4、热阻误差
高温时，如保护管上有一层煤灰，尘埃附在上面，则热阻增加，阻碍热的传导，这时温度示值比被测温度的真值低。因此，应保持热电偶保护管外部的清洁，以减小误差。
固定螺纹锥形保护管热电偶.
注：热电偶长度、直径、材质不同，价格不同。非标产品欢迎电话或旺旺咨询。本店所有产品均为厂价直销，质量保证！
