产品简介

铂热电阻是一种、灵敏、性能稳定的温度传感器。铂热电阻元件是用微型陶瓷管为保护管做成的内绕结构，感温元件可以做得相当小（小外径可做到￠1.6mm），因此，可制成各种微型温度传感器探头。

铂热电阻元件配上金属保护管和安装固定装置（如各种螺纹接头、法兰盘等），就构成装配式铂热电阻。

WZPM铂热电阻是一种表面测温元件，可制成各种表面测温的温度计产品。

WZP系列铂热电阻按我国标准JB/T8622-1997（等效国际电工委员会IEC751—1983标准）进行生产。由于该系列产品具有结构小，使用范围广，可靠性好，热响应时间短等优点，可形成多品种、多规格的系列产品，为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、工业、科技、农业以及机械行业提供新一代产品。

铂热电阻元件的工作原理是在温度作用下，铂电阻丝的电阻值随之变化而变化的原理。可用于测量-200～800℃范围内的温度。其优点是：电气性能稳定，温度和电阻关系近于线性，精度高。

铂电阻元件可与显示仪、记录仪、调节器、扫描仪、数据记录仪以及电脑配套进行的温度测量和控制。

主要技术指标

类别	代号	分度号	测温范围℃	精度等级	允许偏差Δt
铂电阻	WZP	Pt100	-200-800	A级	-200-650℃
					±(0.15+0.002ㄧtㄧ)
				B级	-200-800℃
					±(0.30+0.005ㄧtㄧ)

注：ㄧtㄧ为感温元件实测温度值

A级允差不适用于t＞650℃的温度范围

A级允差不适用于采用二线制的铂热电阻

◆热响应时间：在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用T0.5表示。

◆自热影响：铂电阻允许通过的大测量电流为5mA，由此产生的温升不大于0.3℃

分度号Pt100：A级 R0=100±0.06Ω

B级 R0=100±0.12Ω

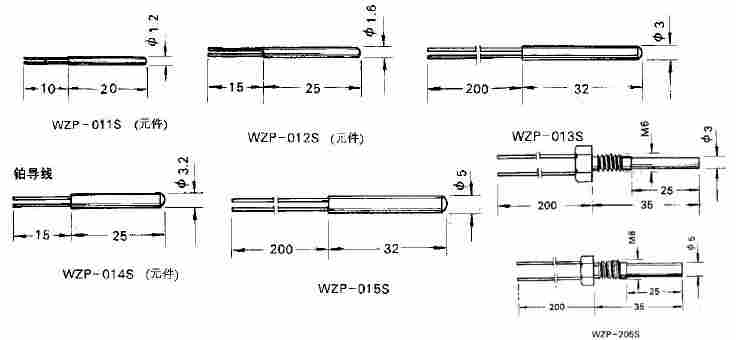

型号规格

◆铂电阻元件

型号	分度号	测温范围	精度等级	套管材料	热响应时间T_0.5 S
WZP-011S	Pt100	-200～650	A级	陶瓷	＜0.15
WZP-011S		-200～650	B级	陶瓷	＜0.15
WZP-012S		-200～800	A级	陶瓷	＜0.2
WZP-012S		-200～800	B级	陶瓷	＜0.2
WZP-013S		-50～150	B级	1Cr18Ni9Ti不锈钢	＜2
WZP-014S		-200～800	A级	陶瓷	≤0.5
WZP-014S		-200～800	B级	陶瓷	≤0.5
WZP-015S		-50～150	B级	1Cr18Ni9Ti不锈钢	≤5
WZP-203S		-50～150	B级	1Cr18Ni9Ti不锈钢	≤5
WZP-205S		-50～150	B级	1Cr18Ni9Ti不锈钢	≤5

◆端面铂电阻元件

型号	分度号	测温范围 ℃	精度等级	套管材料	热响应时间 T_0.5 S
WZPM-018	Pt100	-200～500	B级	陶瓷	≤0.5
WZPM-0110		-50～150	B级	1Cr18Ni9Ti不锈钢	≤5
WZPM-2012		-50～150	B级	1Cr18Ni9Ti不锈钢	≤10

◆带瓷接线板铂电阻元件

型号	分度号	测温范围 ℃	精度等级	热响应时间 T_0.5 S	长度	结构特征
WZP-106S	Pt100	-200～500	A级或B级	≤	350 400 450 550 650 900 1150	测温部分：为铠装形管，冷端：陶瓷接线板并加避震装置
WZP₂-106S

注：可作装配式铂电阻更换元件

WZP-205S
