产品名称 |
Z942W-1电动煤气闸阀 |
|
产品型号 |
Z942W-1 |
|
检索关键字 |
Z942W-1，电动煤气闸阀，煤气阀 |

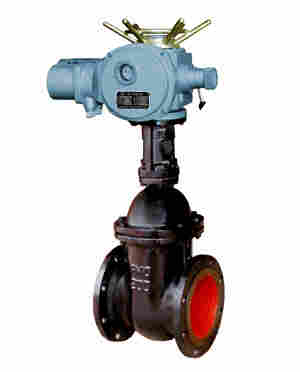

Z942W-1电动煤气闸阀
一、性能规范
|
型号 |
公称压力（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
|
|
强度（水） |
密封（水） |
||||
|
Z42H-1C |
0.1 |
1.5 |
1.1 |
≤100 |
油品、煤气 |
二、主要零件材料
|
零件名称 |
材料 |
|
型号 |
Z42H-1 |
|
阀体、阀盖、阀轮 |
灰铸铁 |
|
阀板 |
灰铸铁 |
|
阀杆 |
中碳钢 |
|
螺母 |
球墨 |
|
密封面 |
本体、不锈钢 |
|
填料 |
石棉盘根、柔性石墨 |
|
垫片 |
橡胶石棉板 |
/三、外形尺寸和连接尺寸
|
型号 |
公称通径DN（mm） |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
||
|
Z42H-1C Z542W-1C
Z942W-1C |
300 |
330 |
435 |
395 |
362 |
24-4 |
12-23 |
1074 |
|
350 |
330 |
485 |
445 |
412 |
26-4 |
12-23 |
1244 |
|
|
400 |
330 |
535 |
495 |
462 |
28-4 |
16-23 |
1291 |
|
|
450 |
330 |
590 |
550 |
518 |
28-4 |
16-23 |
1486 |
|
|
500 |
350 |
640 |
600 |
568 |
30-4 |
16-23 |
1606 |
|
|
600 |
390 |
755 |
705 |
670 |
30-5 |
20-25 |
1895 |
|
|
700 |
430 |
860 |
810 |
775 |
32-5 |
24-25 |
2090 |
|
|
800 |
470 |
975 |
920 |
880 |
34-5 |
24-30 |
2518 |
|
|
900 |
510 |
1075 |
1020 |
980 |
36-5 |
24-30 |
2850 |
|
|
1000 |
550 |
1175 |
1120 |
1080 |
36-5 |
28-30 |
2998 |
|
|
1200 |
700 |
1400 |
1340 |
1295 |
40-5 |
32-34 |
3650 |
|
|
1400 |
900 |
1620 |
1560 |
1510 |
44-5 |
36-34 |
4152 |
|
|
1600 |
1000 |
1820 |
1760 |
1710 |
48-5 |
40-34 |
4620 |
|
|
1800 |
1160 |
2045 |
1970 |
1920 |
50-5 |
44-39 |
5190 |
|
|
2000 |
1200 |
2265 |
2180 |
2125 |
52-5 |
48-42 |
6108 |
|
