概 述：

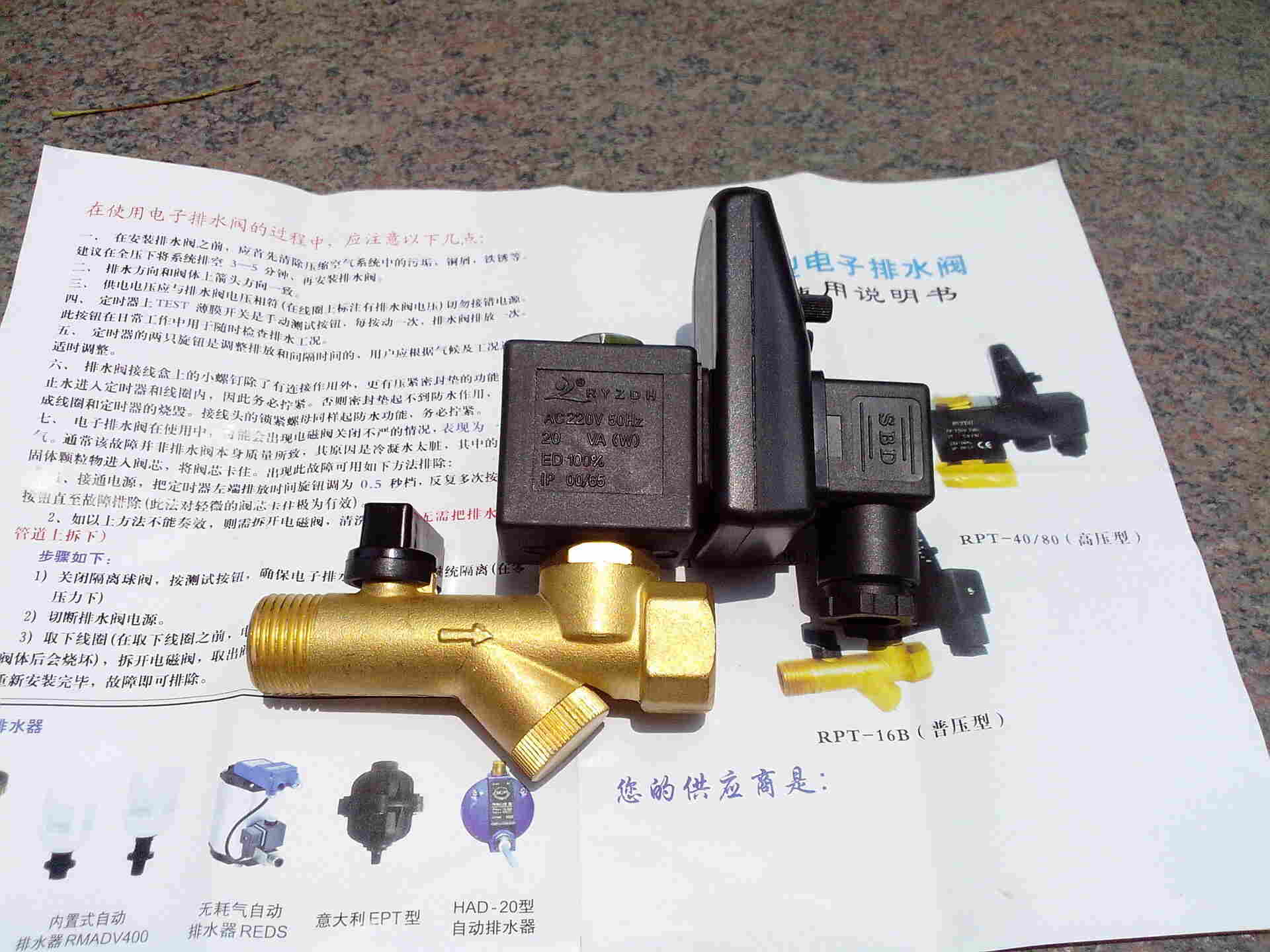

RPT-16B通用型电子排水阀以模拟电路固态电子定时器与电磁阀相匹配，实现压缩空气系统冷凝水的定时自动排放。RPT-16B 型电子排水阀广泛应用于过滤器、分离器、干燥机、储气罐、滴水脚等压缩空气系统部件，排放时间与间隔时间可根据不同需要进行调节。
特 性：
中策产品,高品质,位
一种型号适合所有应用,安装简单,全自动,免维护
间隔时间和排放时间可调并有测试按钮
压力16bar,多种电压、多种接口可供选择
全不锈钢阀、防爆阀可供选择
CE,产品,防护等级IP65,绝缘等级H级
4.0mm大通径直动阀,氟橡胶密封
配有球阀过滤器,与排水阀分体,呈L型结构
外形尺寸：112×44×90mm，重量600g
技术数据
|
定时器 |
RPT TIMER |
|
间隔时间(OFF) |
0.5-45分钟 |
|
排放时间(ON) |
0.5-10秒 |
|
手动测试按钮 |
有，微动开关 |
|
电源电压 |
24-240V AC/DC 50/60Hz（电压380VAC可特殊订货） |
|
电流消耗 |
大4mA |
|
环境温度 |
-40℃—+60℃ |
|
防护等级 |
IP65 |
|
壳体材料 |
阻燃ABS塑料 |
|
电气连接 |
DIN43650A |
|
指示灯 |
LED指示电源通/断 |
|
设计标准 |
VDE 01 10C |
|
阀 |
RPT-16B |
|
种类 |
两位两通直动阀 |
|
进/出接口尺寸 |
1/2" 3/8" 或 1/4" |
|
大工作压力 |
16bar |
|
低/高环境温度 |
2℃/55℃ |
|
大介质温度 |
90℃ |
|
阀体 |
锻造黄铜，流量孔径4.0mm（全不锈钢阀可特殊订货） |
|
绝缘 |
热组H级 |
|
防护等级 |
IP65（正确安装后） |
|
电压 |
24-220V AC/DC（电压380VAC可特殊订货） |
|
电压范围 |
+/-10% |
|
安装位置 |
任意 |
安装电子排水阀须注意阀体上箭头的方向应该与冷凝水的流动方向一致.电子排水阀可安装在任意位置.阀的出口处应安放一个容器来收集冷凝水.也可以通过安放管子来实现目的,但注意不要使用在阀打开时不抗击的软管。
定时器接电
接电线必须使用外径为8MM的三芯护套电缆。拧下接线盒顶部的螺丝，从定时器上拔下接线盒，用测电笔头挑出接线盒的内芯进行接线，注意接地线位置。接线完毕务必拧紧接线盒顶部螺钉和接线头的锁紧螺母
警告!
安装电子排水阀时应确保的事项有:
-压缩空气必须排空.(即在零压力下)
-电源应切断.
设定定时器
用右端旋钮设定间隔时间,用左端旋钮设定排放时间.
设定时间应按以步骤进行:将排放时间设为2秒,间隔时间设定为20分钟,再按需要进行调整.
维护保养
电子排水阀免维护.球阀滤网视冷凝水的清洁度定期清洗.如有零部份损坏可从您的供应商处购买.
建议您每次检查压缩空气系统时,顺便接下定时器上的手动测试按钮TEST检查电子排水阀工作状况.
步骤如下:
1)关闭隔离球阀,按测试按钮,确保电子排水阀已与空压系统隔离(在零压力下)
2)切断排水阀电源.
3)取下线圈(在取下线圈之前,电子排水阀必须断电,否则通电的线圈脱离阀体后会烧坏),拆开电磁阀,取出阀芯及弹簧,用水冲洗阀体及阀芯和弹簧,再重新安装完毕,故障即可排除.
在使用电子排水阀的过程中,应注意以下几点:
一 在安装排水阀之前,应清除压缩空气系统中的污泥,铜屑,铁锈等.建议在全压下将系统排空3-5分钟,再安装排水阀.
二 排水方向和阀体上箭头方向一致.
三 供电电压应与排水阀电压相符(在线圈上标注有排水阀电压)切勿接错电源.
四 定时器上TEST薄膜开关是手动测试按钮,每按动一次,排水阀排放一次.此按钮在日常工作中用于随时检查排水工况.
五 定时器的两只旋钮是调整排放和间隔时间的,用户应根据气候及工况进行适时调整.
六排水阀接线盒上的小螺钉除了有连接作用外,更有压紧密封垫的功能,防止水进入定时器和线圈内,因此务必拧紧.否则密封垫起不到防水作用,会造成线圈和定时器的烧毁.接线头的锁紧螺母同样起防水功能,务必拧紧.
七 电子排水阀在使用中,可能会出现电磁阀关闭不严的情况,表现为一直漏气.通常该故障并非排水阀本身质量所致,其原因是冷凝水太脏,其中的微小固体颗粒物进入阀芯,将阀芯卡住.
