一、概述：

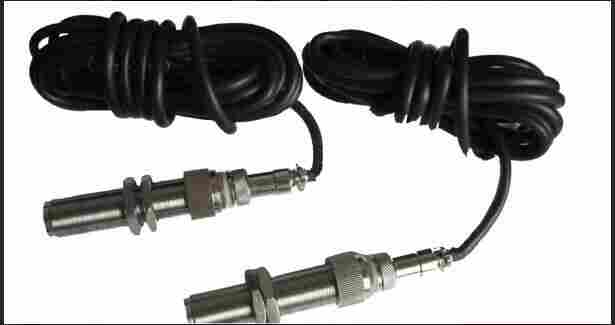

本XS12JK-3PY磁电传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
1、输出电压： 在齿轮模数为2、齿牙60、材料g3、间隙为0.5-2mm时
1000转／分>5V(有效值)
2000转／分>10V(有效值)
3000转／分>15V(有效值)
输出频率：Hz=齿数*齿轮转速/60 ，输出信号近似于正弦波信号， 幅度≥300mv ，，，，，。。
2、测量范围0~9000r/min ，直流电阻：130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
3、绝缘阻抗： 在500V直流时>50MΩ
4、工作温度：-20℃～l20℃
5、外壳材料：304 不锈钢 ，重 量：100克左右(不包括尾部引线)，外螺纹：M16*1.5 。
三、工作原理：
使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝(n/60)×Z
式中：F为频率 Hz／秒
n为被测轴转速 转／分
Z为齿轮齿数
当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到 智能转速表中，就可以反应出轴的转速。
