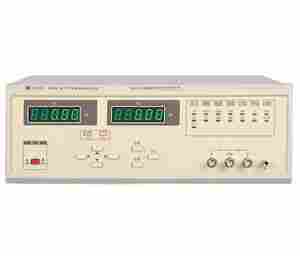

北京博电ZC2610陶瓷谐振器内置电容测试仪

北京博电ZC2610陶瓷谐振器内置电容测试仪的介绍：


简要介绍 　　

    　ZC2610ZTT陶瓷谐振器内置电容测试仪是本公司新

研制的专门用于测试ZTT陶瓷谐振器内置电容的测量仪器，

能自动测量ZTT陶瓷谐振器的内置电容C1和C2的

电容量，仪器将强大的功能、优越的性能及简单的操作
结合在一起，既能适应生产现场高速测量的需要，又能
满足质检、实验等部门精密检测的需要。为了满足不同
场合的需求，仪器设有分选程序，可以通过HANDLER接
口与自动测试机连接，从而实现自动化测试。本仪器还
提供了RS-232C接口，有效实现了与计算机的通讯，为
远程控制以及数据采集提供了可能。本仪器还采用了恒
定信号源内阻的设计方法，并提供状态保持功能，可以
减少一线人员对仪器的误操作。

www.1001718.com



北京博电ZC2610陶瓷谐振器内置电容测试仪的技术：



型号	ZC2610
测量端方式	为了配合自动测试机，本仪器测量端分为
	三端，分别为：C1、C2、COM。另有一
	机壳地GND可供使用。
测量参数	陶瓷谐振器内置电容C1和C2
测量显示范围	0.01pF～1000pF
测量准确度	0.25%
测试信号频率	测试信号：正弦波
	频率：1kHz,10kHz可选择
	准确度：0.02%
测试信号电平	电平：0.1V,0.3V,1.0V(有效值）
	准确度：±10%（测试端开路时C1或C2与COM端）
	实际测试时由于源内阻及被测件阻抗的影响，
	施加于被测件上的电压不一定为该值。
测试速度	快速：约6次/秒（C1-C2）
	慢速：约2次/秒（C1-C2）
分选设置的输入数据范围
参数	代码	范围
标称值	C1s	0.01pF～1000pF
	C2s	0.01pF～1000pF
工作环境
环境温度	温度：0°C～40°C 湿度：≤85%RH
与湿度	满足仪器测试准确度的温度：18°C～28°C
	湿度：≤80%RH
电源	电压：220V（1±10%）
	频率：50Hz(1±5%) 功耗：约25W





www.1001718.com



北京博电ZC2610陶瓷谐振器内置电容测试仪的附件：





www.1001718.com
