康茂盛CAMOZZI方形双作用气缸 30-100/090
系列综合参数
结构形式 方形
工作方式 双作用
材料 铝合金方形缸筒和端盖，丁腈橡胶密封件，其它零件为淬硬钢
安装方式 借助于缸筒上的内螺纹
缸径 50，63，80，100 mm
安装位置 任意
工作温度 0 ÷ 50°C（干燥空气为 -20°C）
标准旋转角度 90° 或 180°
工作压力 0.5 ÷ 10 bar
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）
型号 A B C D E F G H L M N O P Q R S T
30-100/090 85 112 247 60 4 25 40 8 5 40 G3/8 26 M12 x 1.75
技术资料：
30 系列旋转气缸的缸筒由方形铝材
制成，其紧凑的尺寸和光洁的外廓，使
其具有良好的外观。气缸为轴输出，气
缸中的耐磨导引件，增加了产品的使用
寿命。
缸径
050 = 50 mm
063 = 63 mm
080 = 80 mm
100 = 100 mm
090 旋转角度
090 = 90°
180 = 180°
3 可调气缓冲
= 带可调气缓冲
3 = 不带可调气缓冲
此系列旋转气缸不带磁传。在气缸
端盖上有调节螺钉，它可使旋转角度在
±5° 的范围内调节。

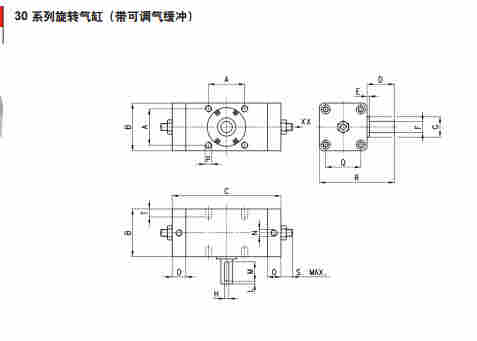

规格图：
