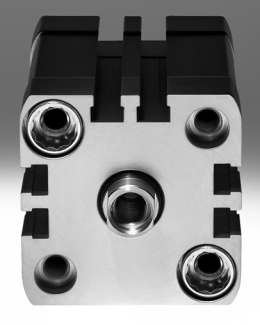

FESTO费斯托紧凑型气缸 ADN/AEN，符合 ISO 21287 标准
主要特性
越标准
• 紧凑型气缸系列 ADN/AEN
符合标准 ISO 21287
• ADN/AEN 派生型众多，其结构
紧凑，应用广泛，因而与众不
同
• 得益于模块化产品系统，可根
据个性化需要配置派生型
强大的性能
• 标配弹性缓冲垫，用于吸收残
余能量，便于实现高速和机器
循环
• 具有非同一般的缓冲特性以及
极小的摩擦系数，使用寿命长
• ADNP 带塑料轴承和端盖，具有
的轻重量
便利
• 易于安装，安装附件齐全，可
用于几乎任何一种安装形式
• 派生型众多，灵活性
• 用接近开关感测位置
可靠
• 优化的制造工艺，采用技
术，在气缸领域有着 40 多年
的积累，成就了 Festo 和 ADN/
AEN 这对好组合
技术参数

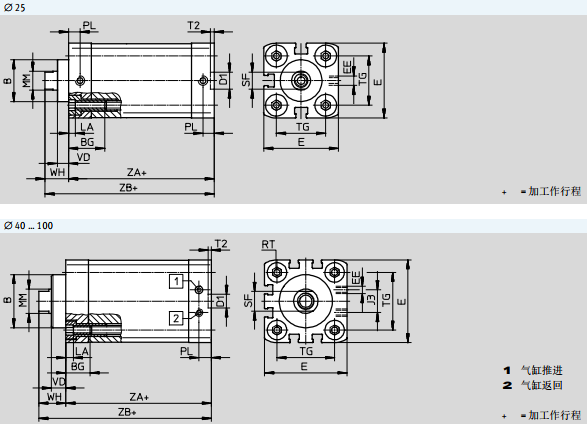

尺寸 – 派生型 CAD 相关数据 S1 – 加强型活塞杆
-H- 注意
• 在终端锁处不能使用有头螺丝
或类似螺丝，因为如果这种螺
丝拧入过深，就有损坏功能的
风险。
• 排气口不得封闭。
• 一旦气缸以机械方式进入终端
位置，就可在任意行程位置执
行锁定。
• 终端位置锁设计用于在出现压
力故障时以防负载掉落。
• 应避免气缸用三通阀工作（尤
其是有“中封式”和有“金属
密封”的阀）。封闭在气缸锁
定一侧的残余压力能解除锁定
功能。
• 气缸不得用外部挡块工作（例
如，液压缓冲器、缓冲器、油
刹等）：
– 有可能不能可靠达到内部终
端位置。
– 锁定机构可能过早磨损（相
反一侧气腔的压力降低到比
锁定压力还小，锁定位置会
过早地降到终端位置。）
