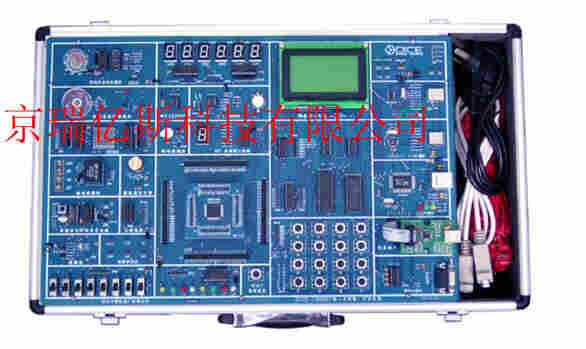

IJ-A287嵌入式实验开发系统 单片机实验箱
IJ-A287嵌入式实验开发系统 单片机实验箱购买怎么使用价格
IJ-A287嵌入式实验开发系统 单片机实验箱购买怎么使用价格
IJ-A287嵌入式实验开发系统 单片机实验箱购买怎么使用价格
产品编号：RYS343419
功能重点：
嵌入式实验/开发系统是针对C8051F 单片机（SOC）而开发的。C8051F单片机完全兼容MCS-51指令系统，利用此平台，不仅可以开展传统的MCS-51单片机教学，如指令系统、中断系统、I/0口接口实验、外围逻辑和通信实验，也可以讲授片上系统（SOC）的概念、体系结构、设计方法、系统应用。该实验系统实现了C8051F 单片机片上的全部资源，并集成了USB 主从通信，TCP/IP以太网通信，UCOS-II 嵌入式系统移植源码。我们编写了所有功能和模块的测试程序，提供了大量的实例，使学生在学会C8051F系列片上系统单片机开发方法的同时，感受到片上系统单片机在设计方法上的革新和解决的高效。
实验系统组成
（1） CPU板：CPU核心模块采用C8051F020芯片，该芯片是C8051F系列单片机中功能为其全的一款；集成开发环境支持Silicon Labs IDE和KEIL C软件。
（2） 片内：64K FLASH， 4K XRAM
片外扩展：256K FLASH， 32K XRAM
（3） CPU板C8051F020芯片I/0引脚全部引出，可以和用户外部电路连接；
（4） 实验系统带有JTAG接口，并配有DICE-EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；
（5） 4*4阵列式键盘；
（6） 8位逻辑电平开关输出、8位LED逻辑电平显示；
（7） 6位动态八段LED数码管；
（8） 2路单脉冲信号发生电路和1路8MHZ时钟发生电路；
（9） 时钟分频电路；
（10） 模拟量发生器电路和逻辑笔电路；
（11） 8*8LED点阵及驱动电路；
（12） 128*64 LCD液晶显示屏；
（13） 蜂鸣器电路；
（14） 直流电机测速电路；
（15） 四相步进电机及驱动电路；
（16） 继电器电路及接口；
（17） 双通道RS-232 接口；
（18） SPI 接口，LED 数码管显示；
（19） IIC 接口，接24C01 串行EEPROM；
（20） IIC 接口，PCF8563日历时钟 ；
（21） 8 路12 位AD，2 路12 位DA 接口；
（22） D12 USB 从机通信；
（23） SL811 USB 主机通信；
（24） TL8019 10M 以太网通信；
单片机主要特点：
1、模拟外设:
(1)逐次逼近型(SAR)12位 ADC(ADC0)
可编程转换速率，大100ksps
可多达8 个外部输入；可编程为单端输入或差分输入
可编程放大器增益：16、8、4、2、1、0.5
数据相关窗口中断发生器
内置温度传感器（±3°C）
(2)8 位 ADC(ADC1)
可编程转换速率，大500ksps
8 个外部输入
可编程放大器增益：4、2、1、0.5
(3)两个12 位DAC
可以同步输出，用于产生无抖动波形
(4)两个模拟比较器
16个可编程回差电压值
可用于产生中断或复位
(5)电压基准
内部基准（2.4V）
(6)的VDD 监视器和欠压检测器
可通过MONEN引脚允许或禁止。
2、片内JTAG 调试和边界扫描
片内调试电路提供全速、非侵入式的在系统调试
支持断点、单步、观察点、堆栈监视器；可以观察/修改存储器和寄存器
符合IEEE1149.1 边界扫描标准
3、高速8051 微控制器内核
流水线指令结构；70%的指令的执行时间为一个或两个系统时钟周期
速度可达25MIPS（时钟频率为25MHz 时）
22 个矢量中断源
4、存储器
4352 字节内部数据RAM（4K + 256）
64K 字节FLASH 存储器；可以在系统编程，扇区大小为512 字节
外部64K 字节数据存储器接口（可编程为复用方式或非复用方式）
5、数字外设
8 个字节宽的端口I/O（C8051F020）所有口线均耐5V 电压
可同时使用的硬件SMBus(I2CTM 兼容)、SPITM及两个UART 串口
可编程的16 位计数器/定时器阵列，有5个捕捉/比较模块
5 个通用16 位计数器/定时器
的看门狗（WDT）定时器；
6、时钟源
内部可编程振荡器：2-16MHz
外部振荡器：晶体、RC、C、或外部时钟
实时时钟(RTC)方式（用定时器3 或PCA）；
7、供电电压（2.7V - 3.6V）
典型工作电流：10mA @ 20MHz
多种节电休眠和停机方式
