型号名称 |
额定容量 |
固有频率（约） |
|
LCW-D-1MNS |
1MN |
16kHz |
|
LCW-D-2MNS |
2MN |
14kHz |
|
LCW-D-3MNS |
3MN |
15kHz |
|
LCW-D-5MNS |
5MN |
16kHz |
|
LCW-E-1MNS |
1MN |
16kHz |
|
LCW-E-2MNS |
2MN |
14kHz |
|
LCW-E-3MNS |
3MN |
15kHz |
|
LCW-E-5MNS |
5MN |
16kHz |

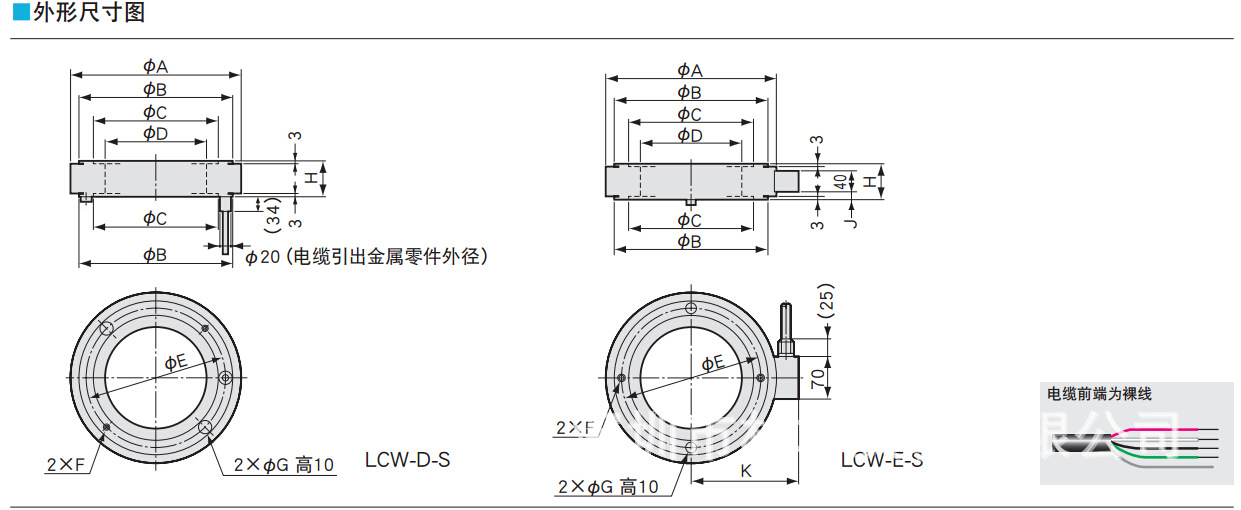

LCW-D-S,E-S
垫圈式载荷传感器
用于轧钢及压下压的测量，耐环境型 1~ 5MN
适用于轧钢机的扁平垫圈式载荷传感器。
采用封闭惰性气体的高可靠型载荷传感器，可在严酷环境下长期稳定使用。
特别是适用于轧钢机的扁平垫圈式，只需在现有轧钢机上加工螺母便可轻松地完成安装。
|

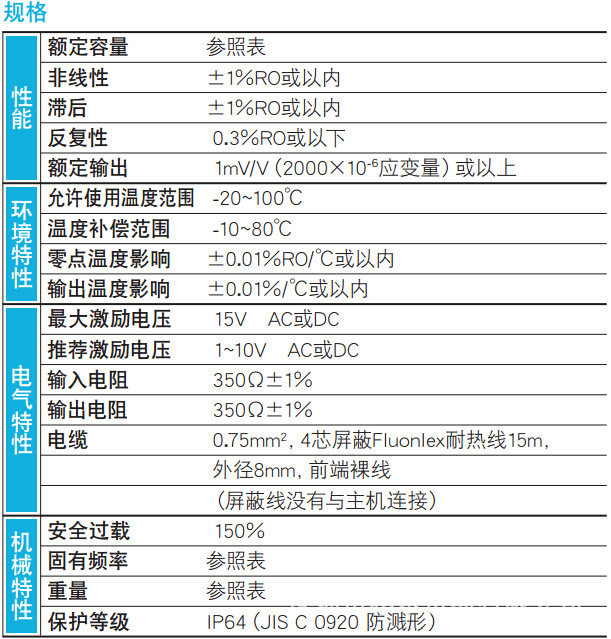

LCW-D-1MNS 1MN用 规格 |
||
|
性能 |
||
|
额定容量 |
1MN |
|
|
非线性 |
±1%RO或以内 |
|
|
滞后 |
±1%RO或以内 |
|
|
反复性 |
0.3%RO或以下 |
|
|
额定输出 |
1mV/V(2000×10-6应变量)或以上 |
|
|
环境特性 |
||
|
允许使用温度范围 |
-20~100℃ |
|
|
温度补偿范围 |
-10~80℃ |
|
|
零点温度影响 |
±0.01%RO/℃或以内 |
|
|
输出温度影响 |
±0.01%/℃或以内 |
|
|
电气特性 |
||
|
大激励电压 |
15V AC或DC |
|
|
激励电压 |
1~10V AC或DC |
|
|
输入电阻 |
350Ω±1% |
|
|
输出电阻 |
350Ω±1% |
|
|
电缆 |
0.75mm2,4芯屏蔽Fluonlex耐热线15m,外径8mm,前端裸线 |
|
|
(屏蔽线没有与主机连接) |
||
|
机械特性 |
||
|
安全过载 |
150% |
|
|
固有频率 |
约16kHz |
|
|
重量 |
约7kg |
|
|
保护等级 |
IP64(JIS C 0920 防溅形) |
|
