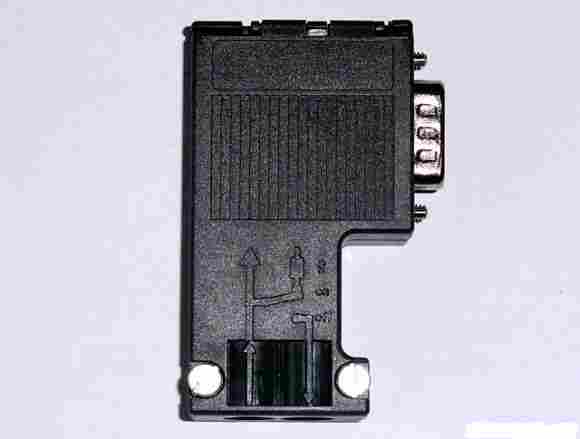

西门子6ES7972-0BB42-0XA0 西门子6ES7972-0BB42-0XA0
用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
安装简单
FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有)
通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点
询价热线：
询价客服QQ： 2408644743
询价传真：
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。
提供有各种类型的总线连接器，可优化用于连接的设备：
总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbps，带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbps，带集成的终端电阻。传输速率为 3、6 或 12 Mbps 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。
有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率大为 1.5 Mbps，无集成的总线端接电阻。
PROFIBUS 快速连接 RS 485 总线接头（90°或 180°电缆引出线），传输速率大为 12 Mbps，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。
可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。
通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
必须在 PROFIBUS 网段的两端进行这种连接。
常用型号：
 | SIMATIC DP，连接器 针对 PROFIBUS 多至 12 MBit/s 90° 电缆出线， 15.8x 64x 35.6mm（宽x高x深）, 终端电阻含 隔离功能，不带 PG 编程设备插座 |
 | SIMATIC DP，连接器 针对 PROFIBUS 多至 12 MBit/s 带斜向电缆出线， 15.8x 54x 39.5mm（宽x高x深）, 终端电阻含 隔离功能，不带 PG 编程设备插座 |
 | SIMATIC DP，连接器 针对 PROFIBUS 多至 12 MBit/s 90° 电缆出线， 绝缘压穿连接 Fast-Connect，不带 PG 编程设备插座 15.8x 59x 35.6mm（宽x高x深） |
 | SIMATIC DP，连接器 针对 PROFIBUS 多至 12 MBit/s 90° 电缆出线， 15.8x 64x 35.6mm（宽x高x深）, 终端电阻含 隔离功能，带 PG 编程设备插座 |
 | SIMATIC DP，连接器 针对 PROFIBUS 多至 12 MBit/s 带斜向电缆出线， 15.8x 54x 39.5mm（宽x高x深）, 终端电阻含 隔离功能，带 PG 编程设备插座 |
 | SIMATIC DP，连接器 针对 PROFIBUS 多至 12 MBit/s 90° 电缆出线， 绝缘压穿连接 Fast-Connect，带 PG 编程设备插座 15.8x 59x 35.6mm（宽x高x深） |
 | PROFIBUS 总线连接器 带 OLM 的轴向电缆 工业计算机，SIMATIC OP，出线； 传输速率 12Mbit/s； 终端电阻含 隔离功能，金属外壳 |
 | PROFIBUS FC RS 485 插头 180 PROFIBUS 连接器，带 FastConnect 连接器 和 OLM 的轴向电缆 工业计算机，SIMATIC OP，出线， 传输速率：12 Mbit/s， 终端电阻含 隔离功能， 塑料外壳 |
