欧玛尔OMAL梭阀VNA10003工作原理介绍

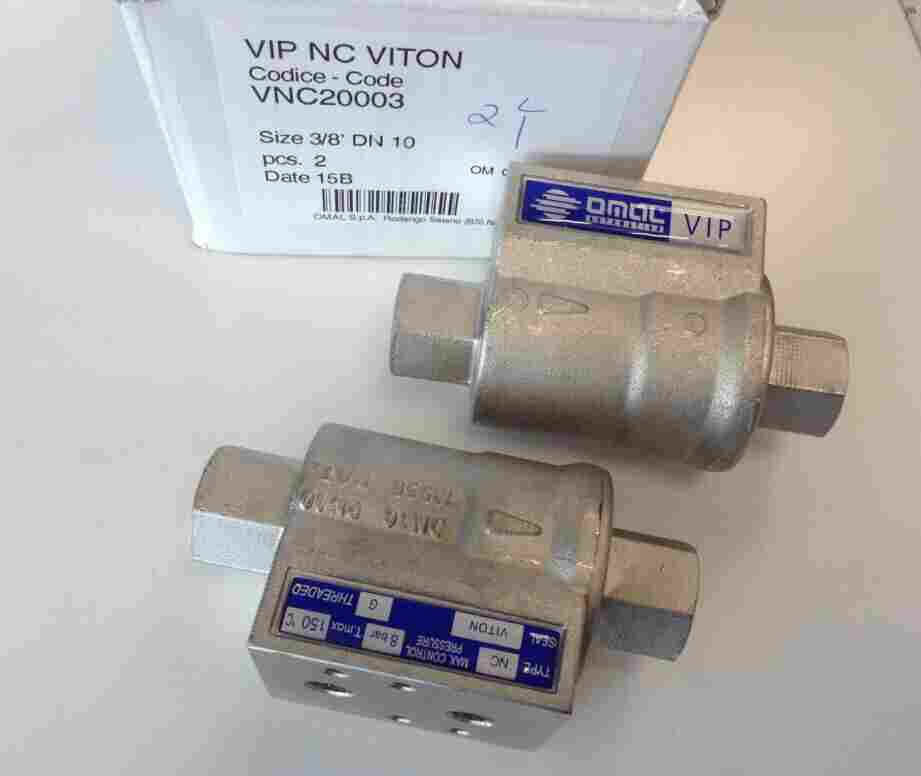

Vip - OMAL气动梭阀
尺寸与编号
OMAL梭阀工作原理
OMAL VIP气动梭阀（仅属欧玛尔公司的产品），是一种自动控制阀门，它将阀门的拦截机构（C-D部分）与控制机构（A-B部分）
合二为一，组成一体。
此类OMAL阀门是一种开关阀门，OMAL梭阀工作原理是基于控制器气源推动内活塞运动而加以实现。活塞位于行程末端时，挤压或与密封阀座脱
离，允许或阻止工作介质流通。因阀座密封圈不泄漏，工作介质的压力完全由阀座承受了，而推动活塞运动所需的压力就与工作
介质压力无关。这样活塞的重量与体积就受到限制，也保证活塞能快速反复地开启与关闭。阀门的全通经和内部液压结构的改
进，使介质紊流及工作压力的损耗都大为减少
OMAL乙丙橡胶密封圈VIP 阀门编号
双动“DA”VIP阀 VDA30003 VDA30004 VDA30005 VDA30006 VDA30007 VDA30008 VDA30009
双动VIP阀+1个限位开关 VDA30603 VDA30604 VDA30605 VDA30606 VDA30607 VDA30608 VDA30609
双动VIP阀+2个限位开关 VDA30703 VDA30704 VDA30705 VDA30706 VDA30707 VDA30708 VDA30709
常开型单动VIP阀 VNA30003 VNA30004 VNA30005 VNA30006 VNA30007 VNA30008 VNA30009
常开型单动VIP阀+1个限位开关 VNA30603 VNA30604 VNA30605 VNA30606 VNA30607 VNA30608 VNA30609
常开型单动VIP阀+2个限位开关 VNA30703 VNA30704 VNA30705 VNA30706 VNA30707 VNA30708 VNA30709
常闭型单动VIP阀 VNC30003 VNC30004 VNC30005 VNC30006 VNC30007 VNC30008 VNC30009
常闭型单动VIP阀+1个限位开关 VNC30603 VNC30604 VNC30605 VNC30606 VNC30607 VNC30608 VNC30609
常闭型单动VIP阀+2个限位开关 VNC30703 VNC30704 VNC30705 VNC30706 VNC30707 VNC30708 VNC30709
密封圈备件盒 KGVE0103 KGVE0104 KGVE0105 KGVE0106 KGVE0107 KGVE0108 KGVE0109
弹簧备用盒 3400FS03 3400FS04 3400FS05 3400FS06 3400FS07 3400FS08 3400FS09
