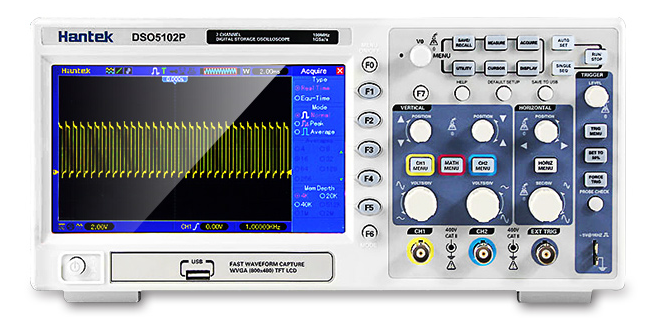

DSO51020P数字存储示波器由深圳市劲浩伟业科技有限公司现货销售带宽:100MHz,实时采样率1GSa/s ,可以存储过1000个波形等信息, 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)。
1.特点概述：
1GSa/s的实时采样率和25GSa/s的等效采样率
带宽100MHz
强大的触发功能
大屏幕和人性化操作界面
集成USB Host，支持U盘存储、USB接口系统升级
7寸64K色TFT真彩液晶屏，波形显示清晰逼真
薄设计，体积轻巧，便于携带
2.技术指标:
| 型号 | DSO5102P | ||
| 模拟带宽 | 100MHz | ||
| 实时采样 | 1GSa/s | ||
| 等效采样 | 25GSa/s | ||
| 记录长度 | 40K | ||
| 时基范围（s/div） | 4nS/div-80S/div | ||
| 通道间延时 | 500ps | ||
| 垂直系统 | |||
| AD转换器 | 8bit分辩率，两通道同时采集 | ||
| 垂直灵敏度 | 2mV/div～10V/div （在BNC输入处） | ||
| 垂直位移范围 | ±50V(5V/div),±40V(2V/div～500mV/div), | ||
| ±2V(200mV/div～50mV/div)±400mV(20mV/div～2mV/div) | |||
| 上升时间 (在BNC处) | ≤3.5ns | ||
| 直流增益精度 | 2mV/div～5mV/div ±4% (采样或平均值采样)； | ||
| 10mV/div～5V/div ±3% (采样或平均值采样) | |||
| 触发系统 | |||
| 触发灵敏度（边沿触发类型） | 直流： CH1/CH2(典型值) 从直流到10MHz为1格，从10MHz到100M为1.5格;从100MHz到200MHz为2格； | ||
| EXT（典型值） 从直流到40MHz为200mV | |||
| EXT/5（典型值） 从直流到40MHz为1V | |||
| 交流： 衰减10Hz以下信号 | |||
| 高频抑制: ＞80kHz时将衰减信号 | |||
| 低频抑制： ＜150kHZ时将衰减信号 | |||
| 噪声抑制： 减小触发灵敏度 | |||
| 触发电平范围 | 内部(ch1、ch2) ： 距显示屏中心±8div | ||
| 外部（EXT）： ±1.2V 外部衰5（EXT/5）：±6V | |||
| 触发电平度(典型的） | 内部（ch1、ch2)： ±(0.3div×V/div) (距屏幕中心±4div 范围内) | ||
| 当上升和下降时间≥20ns | 外部（EXT）：±(6%设定值+40mV) | ||
| 外部衰5(EXT/5）：±(6%设定值+200mV) | |||
| 释抑范围 | 100ns-10s | ||
| 触发类型 | |||
| 边沿触发 | 上升沿，下降沿 | ||
| 脉宽触发 | 触发模式：（大于、小于、等于、不等于）正脉宽，（大于、小于、等于、不等于）负脉宽；脉冲宽度范围：20nS-10S | ||
| 视频触发 | 信号制式: 支持标准的NTSC、PAL 和SECAM 广播制式； | ||
| 行视范围：1-525 (NTSC) 和1-625 (PAL/SECAM) | |||
| 斜率触发 | 触发模式:（大于、小于、等于、不等于）正斜率，（大于、小于、等于、不等于）负斜率；设置时间：20nS – 10S | ||
| 时触发 | 起始沿：上升沿，下降沿；设置时间：20ns-10s | ||
| 交替触发 | 内部触发：边沿、脉宽、视频、斜率 | ||
| 触发频率计数器 | 读数分辨率: 6位 | ||
| 精度（典型）:±30ppm（包括所有频率参考误差和±1计算误差) | |||
| 频率范围:交流耦合、从小10Hz到额定带宽 | |||
| 测量 | |||
| 光标测量 | 手动模式：光标间的电压差△V； 光标间的时间差△T； △T的倒数，以Hz为单位（1/△T） | ||
| 追踪模式：波形点的电压值和时间值 | |||
| 自动测量（32种） | 频率、周期、平均值、峰峰值、均方根、大值、小值、上升时间、下降时间、正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF | ||
| 显示 | |||
| 显示类型 | 7"TFT 16位真彩液晶屏 | ||
| 显示分辩率 | 800*480 分辨率 | ||
| 对比度 | 16档可调且屏幕显示调节进度条 | ||
| 接口 | USB主从接口 | ||
| 电源 | |||
| 电源电压 | 100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ | ||
| 120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ | |||
| 功耗 | <30W | ||
| 保险丝 | 2A，T 级，250V | ||
| 机械规格 | |||
| 尺寸 | 长：（313mm） 宽：（108mm）高：（142mm） | ||
| 重量 | 不含包装：2.08KG | ||
